ПРИЗНАЧЕННЯ
Ущільнювачі кабельних проходів термоусаджувальні УКПТ призначені для забезпечення надійної герметизації кабельних вводів в будівлі, споруди та інші конструкції, розташовані нижче рівня землі. Перешкоджають проникненню води, газу, та інших речовин. Наявність мастичного заповнювача сумісно з клеєм-розплавом гарантує заповнення пустот та герметизацію ущільнювача при впливі зовнішнього тиску між стіною та ущільнювачем, а також між ущільнювачем та кабелем.
ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ
Ущільнювачі УКПТ використовуються при одиночній та груповій прокладці кабелю. Термін служби складає не менше 30 років.
ГАРАНТІЇ ВИРОБНИКА

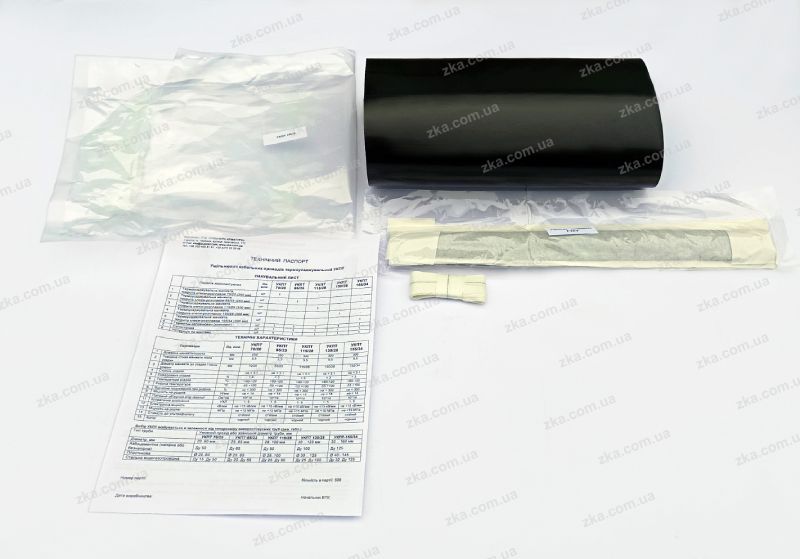

КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ
| УКПТ-85/25 | УКПТ-130/30 | УКПТ-155/36 | |
|---|---|---|---|
| Діаметр зовнішньої оболонки кабелю або пучка кабелів, мм | Ø 25...80 | Ø 30...120 | Ø 30...120 |
| Труба азбестоцементна (напірна або безнапірна) | - | Ø 100 | Ø 100 |
| Труба пластикова | Ø 25...80 | Ø 40...125 | Ø 40...125 |
| Труба стальна водогазонапірна | Ø 25...80 | Ø 32...100 | Ø 32...100 |

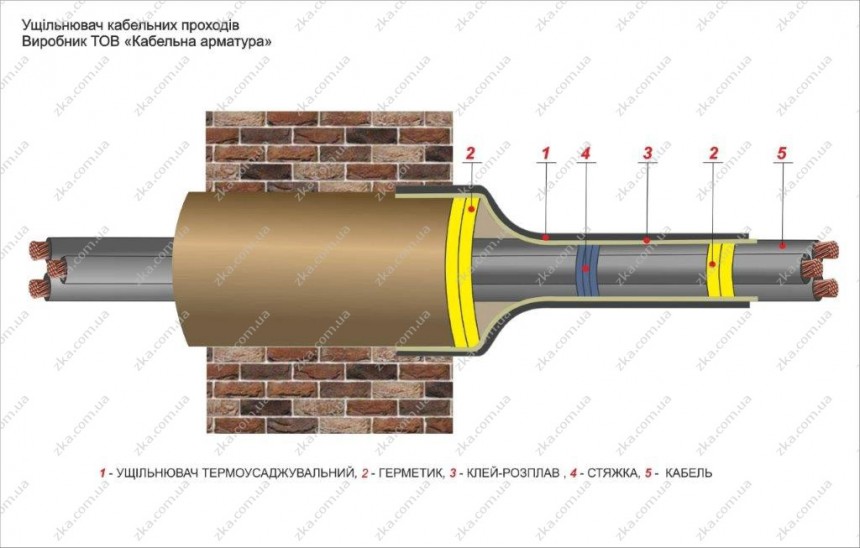

СХЕМА УЩІЛЬНЮВАЧА КАБЕЛЬНИХ ПРОХОДІВ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ УЩІЛЬНЮВАЧІВ УКПТ
| № | Параметр | Од. вим. | УКПТ-85/25 | УКПТ-130/30 | УКПТ-155/36 |
|---|---|---|---|---|---|
| 1 | Довжина манжети/кожуха | мм | 250 | 300 | 300 |
| 2 | Товщина стінки манжети після усадки | мм | 6,5 | 6,5 | 6,5 |
| 3 | Діаметр манжети до усадки/після усадки | мм | 85/25 | 130/30 | 155/36 |
| 4 | Ступінь усадки | - | не менше 3:1 | не менше 3:1 | не менше 3:1 |
| 5 | Повздовжня усадка | % | < 3 | < 3 | < 3 |
| 6 | Температура усадки | °C | >80-120 | >80-120 | >80-120 |
| 7 | Відносне подовження при розриві | % | не менше 250 | не менше 300 | не менше 300 |
| 8 | Міцність на розрив | Н/мм | не менше 14 | не менше 14 | не менше 14 |
| 9 | Питомий об’ємний опір ізоляції | Ом*см | 10^14 | 10^14 | 10^14 |
| 10 | Кліматичне виконання | УХЛ | 1, 5 | 1, 5 | 1, 5 |
| 11 | Електрична міцність | кВ/мм | не менше 15 кВ/мм | не менше 15 кВ/мм | не менше 15 кВ/мм |
| 12 | Міцність на розтяг | МПа | не менше 15 МПа | не менше 15 МПа | не менше 15 МПа |
| 13 | Стійкість до ультрафіолету | - | стійка | стійка | стійка |
| 14 | Колір | - | чорний | чорний | чорний |
