МУФТА КАБЕЛЬНА ТЕРМОУСАДЖУВАЛЬНА КІНЦЕВА ККТ-1, ККТ-2, ККТ-3, ККТ-4

Cable termination 660 V- 1 kV KKT-1, KKT-2, KKT-3, KKT-4

ПРИЗНАЧЕННЯ

Муфти кабельні термоусаджувальні кінцеві ККТ-1, ККТ-2, ККТ-3, ККТ-4 внутрішньої установки призначені для окінцевання контрольних кабелів робочою напругою на 660 В – 1 кВ, з бронею або без броні. Муфти ККТ є універсальними та можуть використовуватись на всіх типах кабелів в залежності від діаметру.

ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ

КВВГ, КВВГЭ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ, КРВГ, КРВБ, або їх аналоги

ВІДПОВІДАЄ СТАНДАРТАМ

ДСТУ IEC 60055, ДСТУ IEC 61238, ДСТУ EN 61140, ДСТУ ГОСТ, ТУ У 27.9-32180267-001:2019, ISO 9001:2015

АНАЛОГИ КОМПЛЕКТАЦІЇ

ПАСПОРТ НА МУФТУ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

№	Вимоги	Значення
1	Тип кабельної муфти	Кінцева внутрішня термоусаджувальна ККТ для контрольних кабелів до 1 кВ з пластмасовою та гумовою ізоляцією
2	Електрична міцність електроізоляційних матеріалів муфт не менше, МВ/м	15
3	Механічна міцність муфти при тиску масла, кгс/см²	6
4	Герметизація щодо проникнення вологи, маслостійкість	Так
5	Стійкість до дій температури навколишнього середовища, С⁰	-50 /+50
6	Стійкість до вологи % при температурі до С⁰	98 35
7	Місце монтажу	в середині приміщень, на підстанціях
8	Термін служби не менше, років	30 років
9	Перетин жил, мм²	0,75 - 6
10	Випробовувана напруга постійна, кВ	6
11	Робоча напруга, кВ	1000
12	Мінімально-допустима температура при монтажі, С⁰	-20

ОСОБЛИВОСТІ КОМПЛЕКТАЦІЇ

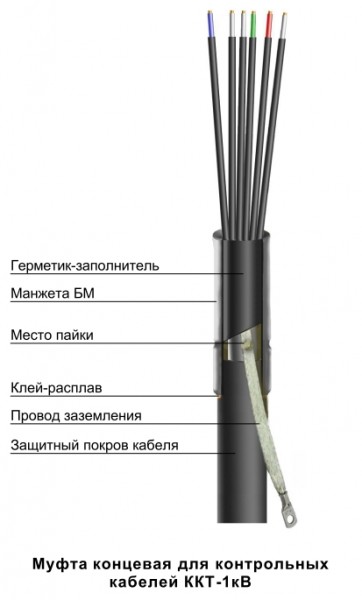

СХЕМА ЗМОНТОВАНОЇ МУФТИ

КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ

Найменування	Переріз кабелю, мм²	Діаметр кабелю, мм²	Напруга, кВ	Тип ізоляції кабелю
ККТ-1	0.75/ 1.0/ 1.5/ 2.5/ 4/ 6/ 10	10-18	0,66; 1	Пластмасова, гумова
ККТ-2	0.75/ 1.0/ 1.5/ 2.5/ 4/ 6/ 10	14-26	0,66; 1	Пластмасова, гумова
ККТ-3	0.75/ 1.0/ 1.5/ 2.5/ 4/ 6/ 10	19-34	0,66; 1	Пластмасова, гумова
ККТ-4	0.75/ 1.0/ 1.5/ 2.5/ 4/ 6/ 10	32-38	0,66; 1	Пластмасова, гумова

АНАЛОГИ МУФТИ

ККТ-1, ККТ-2, ККТ-3, ККТ-4
