ПРИЗНАЧЕННЯ
4КНтпСІП 1, 3КНтпСІП 1 (КНтпСІП 1) муфти кабельні термоусаджувальні перехідні на СІП внутрішнього(зовнішнього) встановлення призначені для з’єднання 4(3)-х жильних силових кабелів на напругу до
ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ
АВВГ, ВВГ, АВВГз, ВВГз, АПвВГ, ПвВГ, АВБбШв, ВБбШв, АВБВ, ВБВ, АВВБ, АВВБГ, ВВБГ, АПвБбШв, ПвБбШв, АПвБбШп, ПвБбШп, ВВбШв, NYM, N(A)YY, NAYBY, N2XY, AXMK, AMCMK, MCCMK, N2XH, N2XCH, NHXH, NHXCH, MCMK і самонесучий ізольований провід СІП
ВІДПОВІДАЄ СТАНДАРТАМ
ДСТУ IEC 60502, ДСТУ IEC 61238, ДСТУ EN 61140, ДСТУ ГОСТ,
ГАРАНТІЇ ВИРОБНИКА
КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ
| Стандартна комплектація 4-х болтовими з’єднувачами | Переріз жил кабелю, мм2 | Кількість жил кабелю | Напруга, кВ | Тип кабелю | Тип установки | Тип муфти | Розміри (L,мм) |
|---|---|---|---|---|---|---|---|
| Муфта 4КНтпСІП 1 35-50 | 35, 50 | 4 | до 1 | ПВХ з бронею або без броні | зовнішня | перехідна | 600 |
| Муфта 4КНтпСІП 1 70-120 | 70, 95, 120 | 600 | |||||
| Муфта 4КНтпСІП 1 150-240 | 150, 185, 240 | 600 |

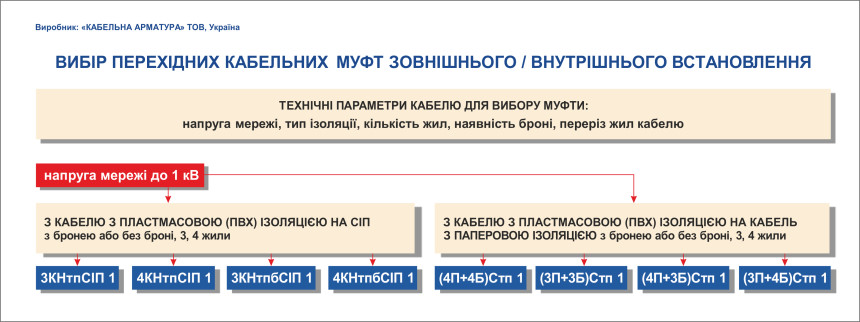

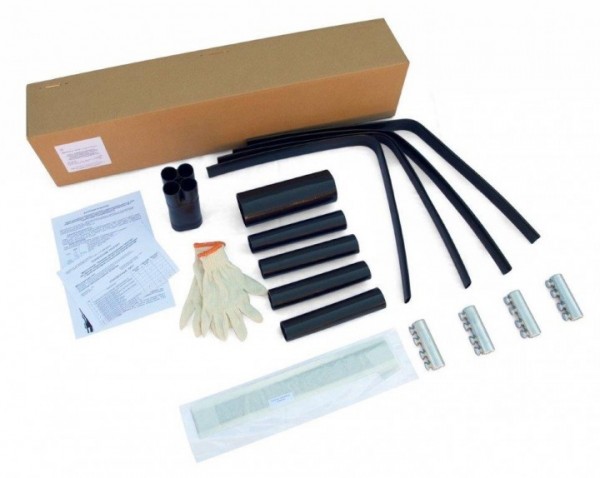

КОМПЛЕКТАЦІЯ МУФТ
80% комплектуючих власного виробництва, виготовлені з європейської сировини.
В кабельних муфтах виробництва "Кабельна арматура" ТОВ всі компоненти узгоджені між собою по технічним характеристикам, габаритним розмірам та зручності в монтажі, забезпечуючи безперебійну роботу муфти на весь час експлуатації.
Продукція проходить багаторівневий контроль якості на заводі-виробнику.
Муфти вищого рівня ізоляції, за аналогами Raychem, 3М.
Використовується підприємствами ОБЛЕНЕРГО, АЕС...
Муфти при встановленні максимально відтворюють ізоляцію кабелю. Рекомендуються для встановлення на кабель старого і нового поколінь, в умовах підвищених вимог до безперебійної передачі електроенергії.
Стандартна комплектація муфт включає універсальні болтові з’єднувачі для мідного та алюмінієвого кабелю:
• для з’єднувальних та перехідних муфт - гільзи з 4-ма болтами;
• для кінцевих муфт - наконечники з 2-ма болтами.
Муфти вищого рівня ізоляції, включають якісні комплектуючі за винятком деяких допоміжних матеріалів для монтажу.
За технічним завданням споживача комплектація може бути виконана з’єднувачами зі зривними болтами, під опресування або без з’єднувачів.

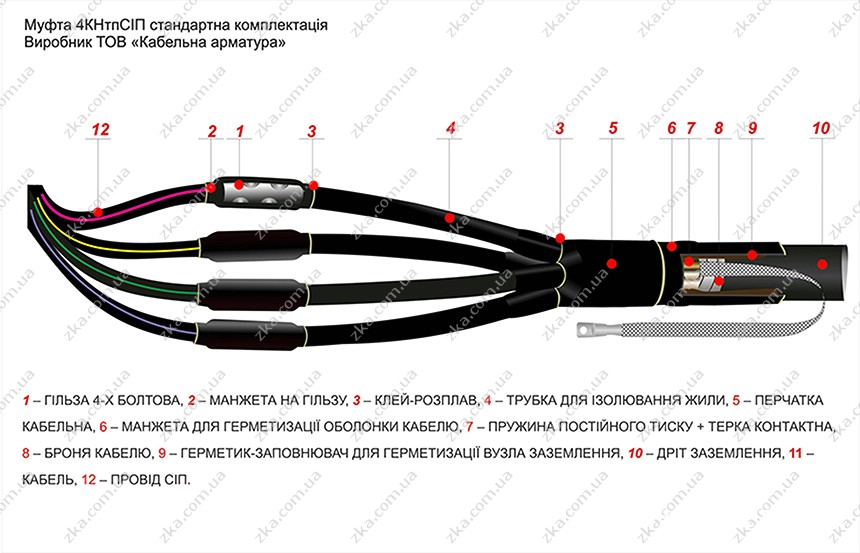

СХЕМА ЗМОНТОВАНОЇ МУФТИ
Cable termination 1kV 4KNTPSIP 1, 3KNTPSIP 1 (KNTPSIP 1) – En (англ.)
АНАЛОГИ МУФТИ
| Russia | Ensto | Raychem | Sicame |
|---|---|---|---|
| 4ПКТп(б)(СИП)-1-16/25(Б) | SJK1C | TRAJ 01/4x25-70/3SB | T4THS 16-35 CM |
| 4ПКТп(б)(СИП)-1-25/50(Б) | SJK2C | TRAJ 01/4x25-70/4SB | T4THS 35-70 CM |
| 4ПКТп(б)(СИП)-1-70/150(Б) | SJK3C | TRAJ 01/4x70-120/3SB | T4THS 70-120 CM |
| 4 СПТп-1 16-35 | SJK4C | TRAJ 01/4x70-120/4SB | T4THS 70-240 CM |
| 4 СПТп-1 35-50 | TRAJ 01/4x70-120/3SB | ||
| 4 СПТп-1 70-120 | TRAJ 01/4x70-120/4SB | ||
| 4 СПТп-1 150-240 | |||
| ПКМтпб4(СИП)-16/70 | |||
| ПКМтпб4(СИП)-35/120 | |||
| ПКМтпб4(СИП)-50/185 |
