ПРИЗНАЧЕННЯ
- Використовується в електротехнічній промисловості для герметизації вузлів кабельних з’єднань
- Вирівнює поверхні з’єднань та заповнює нерівності порожнин, стиків при ремонті високовольтних ліній 1кВ - 35кВ з метою отримання монолітної електроізоляційної основи для подальшої герметизації термоусаджувальними трубками або ізоляційними стрічками
- Витісняє з міжфазного простору повітряні включення, унеможливлюють утворення на поверхні ізоляції часткових розрядів, що в свою чергу блокує процеси іонізації
- Запобігає виникненню корозії кабельних з’єднань
- Забезпечує надійну гідроізоляцію і герметичність
- Герметизує та захищає від проникнення вологи при монтажі кабельних проходів УКПТ
- Використовується в середині або ззовні приміщень, в ґрунті і під водою.
ВІДПОВІДАЄ СТАНДАРТАМ
ТУ У 27.9-32180267-001:2019, СЕРТИФІКАТ ISO 9001:2015
ГАРАНТІЇ ВИРОБНИКА
ЗАСТОСОВУЄТЬСЯ В МУФТАХ
| Комплектація в муфтах | Найменування по НТД | Застосування |
|---|---|---|

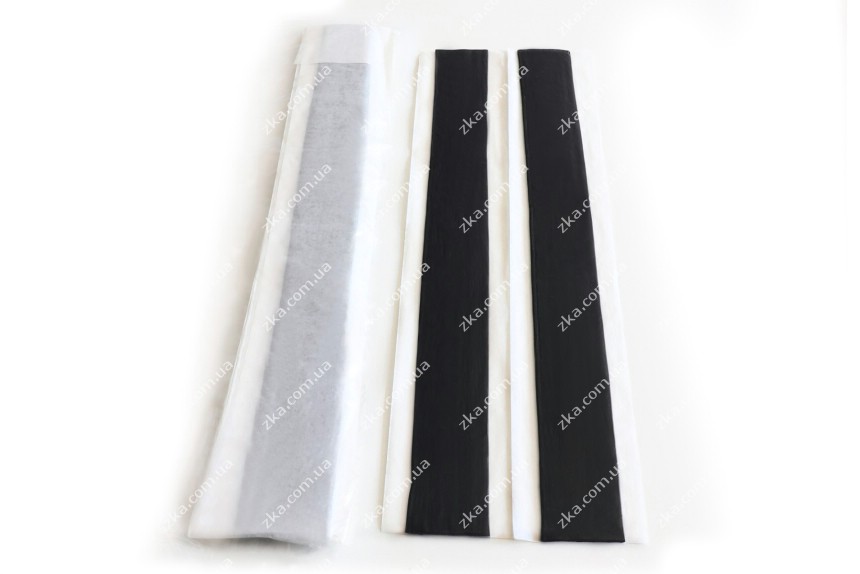

| Герметик-заповнювач для герметизації вузла заземлення ГЗЗ
Стрічки наносяться на кабельне з’єднання в розтягнутому вигляді (до 30%) внахлест одна на одну. В результаті шари стрічки злипаються, утворюючи однорідну масу подібно технології холодної вулканізації. | ||
| 3Стп 10 кВ, 4(3)Стп 1 кВ | Герметик заповнювач ГЗЗ-4 (стрічка 4 шт) | Застосовується при герметизації «шийки муфти» - захищає від проникнення вологи в місці зрізу броні на оболонці кабелю в кабельних муфтах. |
| 3КВтп 10 кВ, 3КНтп 10 кВ
4(3)КВтп 1 кВ, 4(3)КНтп 1 кВ |
Герметик заповнювач ГЗЗ-2 (стрічка 2 шт) | Застосовується в муфтах в місцях приєднання дроту заземлення в кабельних муфтах. |
| 4(3)ПСт 1 кВ, 4(3)ПКВтп 1 кВ | Герметик заповнювач ГЗЗ-2 (стрічка 2 шт) | Упаковка: герметична, окрема, металізований пакет |
| Ущільнювач УКПТ | Герметик заповнювач ГЗЗ-2 (стрічка 2 шт) | Застосовується для герметизації та захисту від проникнення вологи при монтажі кабельних проходів УКПТ
Упаковка: герметична, окрема, металізований пакет |
| Герметик-заповнювач для герметизації міжфазного простору ГЗМП
Стрічки наносяться вздовж кабельного з’єднання, витісняючи пустоти з метою отримання монолітної електроізоляційної основи для подальшого відновленням ізоляції кабелю | ||
| 3Стп 10 кВ | Герметик міжфазний ГЗМП-3 (профільна стрічка 3 шт) | Застосовується, як заповнювач міжфазного простору в кабельних муфтах. |
| 4(3)Стп 1 кВ | Герметик міжфазний ГЗМП-8 (стрічка 8 шт) | Виготовлено в вигляді конусного профіля для зручності монтажу
Упаковка: герметична, окрема, металізований пакет |
| Розпірка міжфазна, покрита герметиком РМ
Стрічки нанесені на кабельну розпірку, яка забезпечує симетричне розташування жил кабелю, що додає додаткову електричну міцність конструкції муфти та забезпечує додаткову ізоляцію на струмопровідних жилах при нагріванні кабелю | ||
| 3Стп 10 кВ | Розпірка РМ-3
(покрита герметиком) |
Застосовується в комплекті з кабельною розпіркою.
Упаковка: герметична, окрема, металізований пакет |
АНАЛОГИ
3M Scotch™ (Скотч™) 2228
Герметик Абрис К-ЛБ
Герметик Абрис К-МЗ-Ш
Герметик Абрис К-МЗ-Б
Кабельная мастика
Герметик кабельный
Герметик гидроизолирующий
Комплект герметика тип: КГ
Герметик Викар марки Б
Кабельная лента Викар ЛБ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Колір: чорний
Герметик має високі електроізоляційні властивості
Не розповсюджує горіння
Напруга: до 10 кВ
Питомий опір: 1012-1014 Ом*см
Подовження при розриві: не менш 950%
Електрична міцність: не менш 18 кВ/мм
Адгезія: не менш ніж 392 кПа (4 кгс/см2)
Робоча температура: от -50°С до + 50°С
Міцність прилипання герметика до алюмінію при відшаруванні, не менше 150 Н/м
Герметик має високу термічну стійкість при токах короткого замкнення
Герметик забезпечує повну герметизацію, починаючи від зрізу джгутового покрову, закінчуючи згладжуванням вузла заземлення
Кабельний герметик стійкий до ультрафіолету, має адгезію до всіх кабельних матеріалів
Легко підлягає формовці навіть при низьких температурах
Герметик еластичний при будь-якій температурі повітря, зберігає стійкість до атмосферного впливу
Виключено прилипання до рук та інструменту
Виключено кварцеві наповнювачі, що збільшує електроізоляційні властивості при експлуатації кабелю
Виготовляється з нанесенням на силіконізований папір: за розмірами в упаковці або в рулоні
