ПРИЗНАЧЕННЯ
(4П+4Б)Стп 1, (4П+3Б)Стп 1, (3П+3Б)Стп 1 муфти кабельні термоусаджувальні з’єднувальні перехідні призначені для переходу з 3(4)-х жильного кабелю в алюмінієвій оболонці на 3(4)-х жильний кабель з пластмасовою ізоляцією до 1 кВ.
ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ
АВВГ, ВВГ, АВВГз, ВВГз, АПвВГ, ПвВГ, АВБбШв, ВБбШв, АВБВ, ВБВ, АВВБ, АВВБГ, ВВБГ, АПвБбШв, ПвБбШв, АПвБбШп, ПвБбШп, або їх аналоги
АСБ-1, АСБ2л-2, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1, СБ-1, СБ2л-2, СБл-1, СБ2лГ-1, СБГ-1, СГ-1, ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААГ-1, АШв-1, АШп-1, АБл-1, АБ2л-1, АБв-1, або їх аналоги
ВІДПОВІДАЄ СТАНДАРТАМ
ДСТУ ІЕС 60060, ДСТУ EN 61140, ДСТУ IEC 61238, ДСТУ ГОСТ, ТУ У 27.9-32180267-001:2019,
ГАРАНТІЇ ВИРОБНИКА
КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ
| Найменування | Переріз жил кабелів, мм2 | ||
|---|---|---|---|
| (4П+4Б)Стп 1 35-50 | (3П+3Б)Стп 1 35-50 | (4П+3Б)Стп 1 35-50 | 35; 50 |
| (4П+4Б)Стп 1 70-120 | (3П+3Б)Стп 1 70-120 | (4П+3Б)Стп 1 70-120 | 70; 95; 120 |
| (4П+4Б)Стп 1 150-240 | (3П+3Б)Стп 1 150-240 | (4П+3Б)Стп 1 150-240 | 150; 185; 240 |

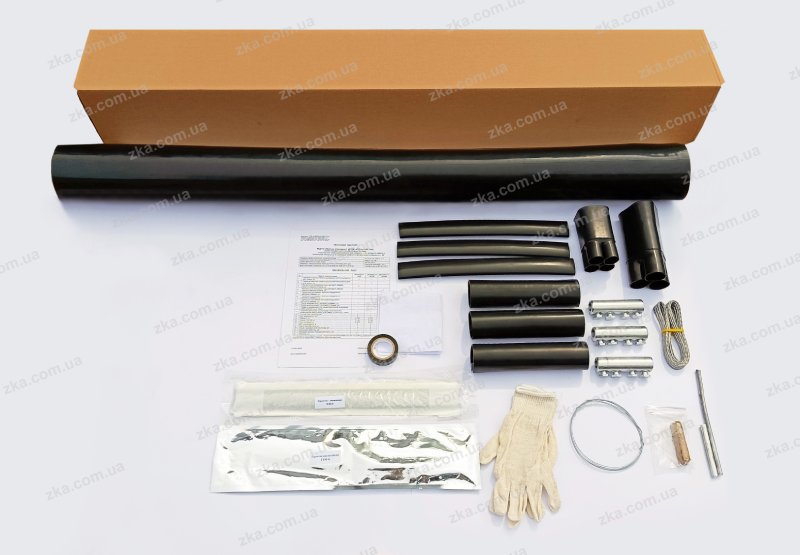

КОМПЛЕКТАЦІЯ МУФТ
80% комплектуючих власного виробництва, виготовлені з європейської сировини.
В кабельних муфтах виробництва "Кабельна арматура" ТОВ всі компоненти узгоджені між собою по технічним характеристикам, габаритним розмірам та зручності в монтажі, забезпечуючи безперебійну роботу муфти на весь час експлуатації.
Продукція проходить багаторівневий контроль якості на заводі-виробнику.
Муфти вищого рівня ізоляції, за аналогами Raychem, 3М.
Використовується підприємствами ОБЛЕНЕРГО, АЕС...
Муфти при встановленні максимально відтворюють ізоляцію кабелю. Рекомендуються для встановлення на кабель старого і нового поколінь, в умовах підвищених вимог до безперебійної передачі електроенергії.
Стандартна комплектація муфт включає універсальні болтові з’єднувачі для мідного та алюмінієвого кабелю:
• для з’єднувальних та перехідних муфт - гільзи з 4-ма болтами;
• для кінцевих муфт - наконечники з 2-ма болтами.
Муфти вищого рівня ізоляції, включають якісні комплектуючі за винятком деяких допоміжних матеріалів для монтажу.
За технічним завданням споживача комплектація може бути виконана з’єднувачами зі зривними болтами, під опресування або без з’єднувачів.
СХЕМА ЗМОНТОВАНОЇ МУФТИ
Cable transition joint 1kV (P+B)Stp 1 – En (англ.)
АНАЛОГИ МУФТИ
| Raychem | Russia |
|---|---|
| TRAJ-01/4x 25-70/3SB | 1ПСТп3х4-1м 16-25 |
| TRAJ-01/4x 70-120/3SB | 1ПСТп3х4-1 35-50 |
| TRAJ-01/4x 150-240/3SB | 1ПСТп3х4-2 70-95-120 |
| TRAJ-01/4x 10-35/4SB | 1ПСТп3х4-3 150-185-240 |
| TRAJ-01/4x 25-70/4SB | 1ПСТп3х4-1м |
| TRAJ-01/4x 70-120/4SB | 1ПСТп3х4-1 |
| TRAJ-01/4x 150-240/4SB | 1ПСТп3х4-2 |
| EPKJ 0903 | 1ПСТп3х4-3 |
| EPKJ 0910 | 4Стп-МКС-УР-25-50-(F) |
| EPKJ 0917 | 4Стп-МКС-УР-70-120-(F) |
| EPKJ 0924 | 4Стп-МКС-УР-150-240-(F) |
| EPKJ 0828 | |
| EPKJ 0835 | |
| EPKJ 0842 | |
| EPKJ 0856 |
