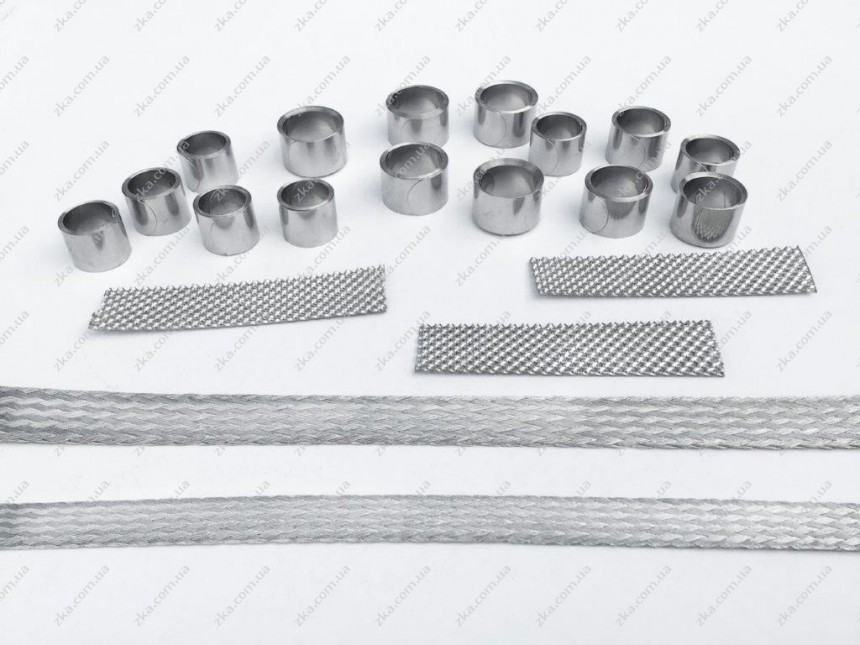

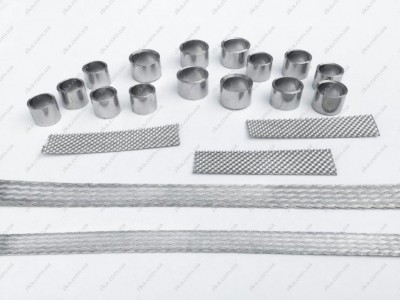

Комплект заземлення включає в себе: пружину кабельну постійного тиску, терку контактну латунну луджену, дріт заземлення відповідного перетину.
ПРИЗНАЧЕННЯ
Пружина використовується при монтажі кабельних муфт для забезпечення прижимної дії при приєднанні дроту заземлення до свинцевої або алюмінієвої оболонки кабелю. Пружина забезпечує постійний радіальний прижимний тиск протягом всього терміну експлуатації.
Терка контактна латунна луджена використовується для утворення контакту дроту заземлення з металевою оболонкою і броньованими стрічками кабелів та проводів під прижимною дією пружини.
ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ
Переріз кабелю 25-240 мм2.
ВІДПОВІДАЄ СТАНДАРТАМ
ТУ У 27.9-32180267-001:2019, ISO 9001:2015
ГАРАНТІЇ ВИРОБНИКА
| ПРУЖИНИ ПОСТІЙНОГО ТИСКУ | |||
|---|---|---|---|
| Переріз кабелю, мм2 | 25-50 | 70-120 | 150-240 |
| Внутрішній діаметр пружини, мм | 18±1 | 25,5±1,5 | 32±1,5 |
| Товщина пружинної стрічки, мм | 0,3±0,02 | 0,3±0,02 | 0,4±0,02 |
| Ширина полоси пружини, мм | 16 | 20 | 20(22) |
| Кількість витків пружини | 5 | 5,5 | 5,5 |
| Матеріал | Нержавіюча немагнітна антикорозійна сталь | ||
| Конструкція | Закруглені кінці стрічки | ||
| ТЕРКА КОНТАКТНА | Довжина, мм | 90 | 100 | 110 |
| Ширина, мм | 30 | 30 | 30 |
| Матеріал | Латунна стрічка, луджена | ||
| Конструкція | Двостороння розшипована поверхня | ||
