ГоловнаМУФТИ З’ЄДНУВАЛЬНІМуфта кабельна термоусаджувальна з’єднувальна
3Стп 10 35-50, 3Стп 10 70-120, 3Стп 10 150-240

Муфта кабельна термоусаджувальна з’єднувальна
3Стп 10 35-50, 3Стп 10 70-120, 3Стп 10 150-240

МУФТИ З’ЄДНУВАЛЬНІПросмотров: 10017Комментарии: 027 июня 2019 г.

кабельна муфта / муфта кабельна з’єднувальна

ПРИЗНАЧЕННЯ

3Стп 10 (Стп 10) муфти кабельні термоусаджувальні з’єднувальні призначені для з’єднання 3-х жильних силових кабелів на напругу до 10 кВ з паперовою маслопросоченою ізоляцією, в загальній свинцевій або алюмінієвій оболонці, з бронею або без броні.

ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ

ААБ2л, ААБ2лШв, ААБ2лШп, ААБл, ААШв, ААШп, АСБ, АСБ2л, АСБ2лГ, АСБ2лШв, АСБВнг(А)-LS, АСБГ, АСБл, АСБлШв, АСБШв, АСГ, АСШв, СБ, СБ2л, СБ2лГ, СБ2лШв, СБВнг(А)-LS, СБГ, СБл, СБлШв, СБШв, СГ, СШв, ЦААБ2л, ЦААБв, ЦААБвГ, ЦААБл, ЦААБлГ, ЦААШв, ЦАСБ, ЦАСБ2л, ЦАСБВнг(А)-LS, ЦАСБГ, ЦАСБл, ЦАСБлШв, ЦАСБШв, ЦАСШв, ЦСБ, ЦСБ2л, ЦСБВнг(А)-LS, ЦСБГ, ЦСБл, ЦСБлШв, ЦСБШв, ЦСШв, N(A)KBA, N(A)KLEY або їх аналоги.

ВІДПОВІДАЄ СТАНДАРТАМ

ДСТУ EN 61442, ДСТУ IEC 60055, ДСТУ IEC 61238, ДСТУ EN 61140, ДСТУ EN ІЕС 60230, ТУ У 27.9-32180267-001:2019, ISO 9001:2015.

ГАРАНТІЇ ВИРОБНИКА

термін експлуатації не менш – 30 років, термін зберігання – 2 роки, термін гарантії виробів – 5 років.

КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ

Стандартна комплектація 4-х болтовими з’єднувачами	Переріз жил кабелю, мм²	Кількість жил кабелю	Напруга, кВ	Тип кабелю	Тип установки	Тип муфти	Розміри (L,мм)
Муфта 3Стп 10 35-50	35, 50	3	до 10	паперова з бронею або без броні	внутрішня/зовнішня	з’єднувальна	1250
Муфта 3Стп 10 70-120	70, 95, 120						1250
Муфта 3Стп 10 150-240	150, 185, 240						1250

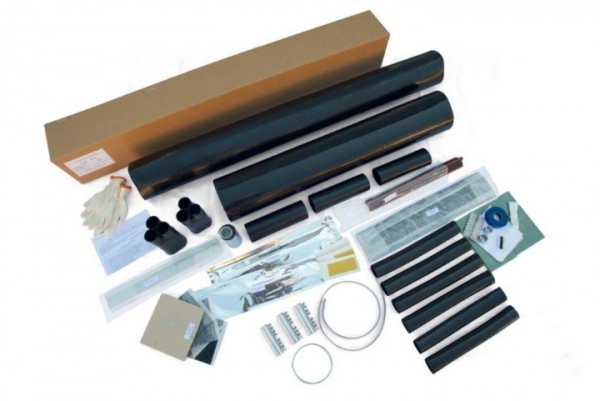

КОМПЛЕКТАЦІЯ МУФТ

80% комплектуючих власного виробництва, виготовлені з європейської сировини.

В кабельних муфтах виробництва "Кабельна арматура" ТОВ всі компоненти узгоджені між собою по технічним характеристикам, габаритним розмірам та зручності в монтажі, забезпечуючи безперебійну роботу муфти на весь час експлуатації.

Продукція проходить багаторівневий контроль якості на заводі-виробнику.

Муфти вищого рівня ізоляції, за аналогами Raychem, 3М.

Використовується підприємствами ОБЛЕНЕРГО, АЕС...

Муфти при встановленні максимально відтворюють ізоляцію кабелю. Рекомендуються для встановлення на кабель старого і нового поколінь, в умовах підвищених вимог до безперебійної передачі електроенергії.

Стандартна комплектація муфт включає універсальні болтові з’єднувачі для мідного та алюмінієвого кабелю:

• для з’єднувальних та перехідних муфт - гільзи з 4-ма болтами;

• для кінцевих муфт - наконечники з 2-ма болтами.

Муфти вищого рівня ізоляції, включають якісні комплектуючі за винятком деяких допоміжних матеріалів для монтажу.

За технічним завданням споживача комплектація може бути виконана з’єднувачами зі зривними болтами, під опресування або без з’єднувачів.

ПАСПОРТ НА МУФТУ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ МУФТ 3Стп 10 кВ

Технічні характеристики кабельних муфт 3Стп 10 кВ	Показники
Тип муфти	З’єднувальна
Тип установок	Зовнішня / внутрішня
Ізоляція кабелю	Паперова маслопросочена
Для кабелю	З бронею / без броні
Робоча напруга, кВ	6; 10
Перетин жил, мм2	25-50; 35-50; 70-120; 150-240
Кількість жил кабелю	3
Електрична міцність електроізоляційних матеріалів муфт, не менше, МВ/м	15
Механічна міцність муфти при тиску масла, кПа (кгс/cм²)	588 (6)
Механічна міцність муфти при тиску газу, кПа (кгс/cм²)	294 (3)
Питомий опір струмопровідних стрічок, Ом•м	10-100
Герметизація щодо проникнення вологи, маслостійкість	Так
Адгезія клеєвого шару, кПа (кгс/cм²)	392 (4)
Стійкість до дій температури навколишнього середовища, C°	від -50 до 50
Стійкість до вологи % при температурі до C°	98 / 35
Мінімально-допустима температура при монтажі, C°	-20
Наявність системи вирівнювання електричного поля	Так
Кліматичне виконання, УХЛ	1, 5
Загальний термін експлуатації, років	30
Гарантійний термін експлуатації, років	5
Термін зберігання на складі, років	2

Вимоги до випробувань	Відповідність ДСТУ
Витримує випробування постійною напругою протягом 15 хвилин при 6 U₀ або випробування змінною напругою протягом 5 хвилин при 4,5 U₀	ДСТУ IEC 60055-1
Витримує випробування 10 імпульсами різної полярності U₀	ДСТУ IEC 60055-1
Витримує випробування циклами нагріву в повітрі 63 цикли при 1,5 U₀	ДСТУ IEC 60055-1
Витримує випробування циклами нагріву у воді не менш 60 циклів при 1,5 U₀	ДСТУ IEC 60055-1
Витримує випробування коротким замиканням	ДСТУ IEC 60055-1
Витримує випробування змінною напругою протягом 15 хвилини при 2,5 U₀	ДСТУ IEC 60055-1
Контактні з’єднання відповідають	ДСТУ IEC 61238-1-3

ВИБІР КАБЕЛЬНИХ МУФТ

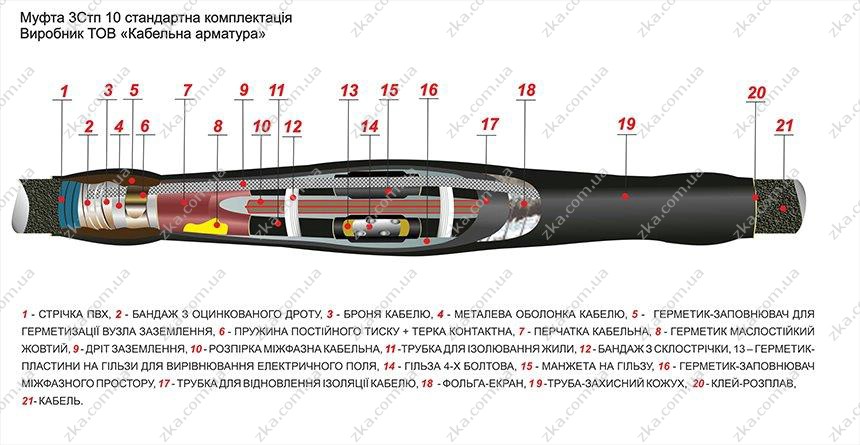

СХЕМА ЗМОНТОВАНОЇ МУФТИ

Cable joint 10kV 3STP 10 (STP 10) – En (англ.)

АНАЛОГИ МУФТИ

Russia	Cellpack	Ensto	Raychem	Radpol	Sicame
10 СТп-7 (35-50)	CHMPR3 17kV 35-50	HJPM33.1291R 25-50	GUSJ-12/ 35-50	JHP-10-CP3 25-50	JTpPTHC 12 35-70 CM
10 СТп-8 (70-120)	CHMPR3 17kV 70-240	HJPM33.1292R 70-120	GUSJ-12/ 70-120	JHP-10-CP3 70-120	TpPTHC 12 70-120 CM
10 СТп-9 (150-240)		HJPM33.1293R 150-240	GUSJ-12/150-240	JHP-10-CP3 150-240	JTpPTHC 12 70-240 CM
Сттп-3х(35-50)-10		HJPM33.1201RС 25-50		JHP-10-CF3 25-50
Сттп-3х(70-120)-10		HJPM33.1202RС 70-120		JHP-10-CF3 70-120
Сттп-3х(150-240)-10		HJPM33.1203RС 150-240		JHP-10-CF3 150-240
3 СТП-10 25-50		HJPM33.1291RC 25-50
3 СТП-10 70-120		HJPM33.1292RC 70-120
3 СТП-10 150-240		HJPM33.1293RC 150-240
3СТп-10-25/50(Б)
3CТп-10-70/120(Б)
3СТп-10-150/240(Б)
3 СТп-10 (25-50)
3 СТп-10 (70-120)
3 СТп-10 (150-240)
