ПРИЗНАЧЕННЯ
1ПКВт 10 муфти кабельні кінцеві внутрішнього встановлення призначені для окінцювання 1-о жильних силових кабелів на напругу 6 і
ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ
(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г, АПвЭВ, ПвЭПу, АПвЭгаП, PVC, PE, XLPE, EPR, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R, XnRUHKXS, XRUHAKXS, XRUHKXS, A2XS(F)2Y, 2XS(F)2Y, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R або їх аналоги.
ВІДПОВІДАЄ СТАНДАРТАМ
ДСТУ IEC 60502-2, ТУ У 27.9-32180267-001:2019, ISO 9001:2015
ГАРАНТІЇ ВИРОБНИКА
КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ
| Стандартна комплектація 2-х болтовими наконечниками | Переріз жил кабелю, мм2 | Кількість жил кабелю | Напруга, кВ | Тип кабелю | Тип установки | Тип муфти | Розміри (L,мм) |
|---|---|---|---|---|---|---|---|
| Муфта 1ПКВт 10 25-50 | 25, 35, 50 | 1 | до 10 | ПХВ (ЗПЕ) | внутрішня | кінцева | 350 |
| Муфта 1ПКВт 10 70-120 | 70, 95, 120 | 350 | |||||
| Муфта 1ПКВт 10 150-240 | 150, 185, 240 | 350 |
КОМПЛЕКТАЦІЯ МУФТ
80% комплектуючих власного виробництва, виготовлені з європейської сировини.
В кабельних муфтах виробництва "Кабельна арматура" ТОВ всі компоненти узгоджені між собою по технічним характеристикам, габаритним розмірам та зручності в монтажі, забезпечуючи безперебійну роботу муфти на весь час експлуатації.
Продукція проходить багаторівневий контроль якості на заводі-виробнику.
Муфти вищого рівня ізоляції, за аналогами Raychem, 3М.
Використовується підприємствами ОБЛЕНЕРГО, АЕС...
Муфти при встановленні максимально відтворюють ізоляцію кабелю. Рекомендуються для встановлення на кабель старого і нового поколінь, в умовах підвищених вимог до безперебійної передачі електроенергії.

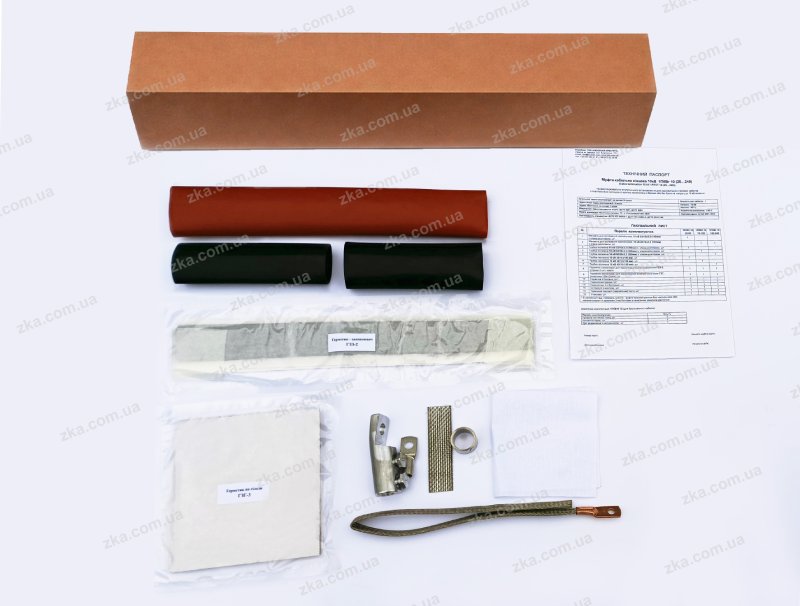

Стандартна комплектація муфт включає універсальні болтові з’єднувачі для мідного та алюмінієвого кабелю:
• для з’єднувальних та перехідних муфт - гільзи з 4-ма болтами;
• для кінцевих муфт - наконечники з 2-ма болтами.
Муфти вищого рівня ізоляції, включають якісні комплектуючі за винятком деяких допоміжних матеріалів для монтажу.
За технічним завданням споживача комплектація може бути виконана з’єднувачами зі зривними болтами, під опресування або без з’єднувачів.
Cable termination 10kV 1PKVT 10 – En (англ.)
АНАЛОГИ МУФТИ
| Russia | Cellpack | Ensto | Raychem | Radpol | Sicame |
|---|---|---|---|---|---|
| 10ПКВТп0Н-1М 35-50 | CHESK-I 12kV 25-95 | HIT1.1202 25-95 | EAKT-1655 (25-70) | THP-I-6(10)-CX1 25-50 | E3UITH 12 25-95 CM |
| 10ПКВТп0Н-1 70-120 | CHESK-I 12kV 70-150 | HIT1.1203 95-240 | EAKT-1656 (35-120) | THP-I-6(10)-CX1 70-120 | E3UITH 12 70-150 СM |
| 10ПКВТп0Н-2 150-240 | CHESK-I 12kV 95-240 | HIT1.2402 25-95 | SMOE-62822 (70-240) | THP-I-6(10)-CX1 150-240 | E3UITH 12 120-240 CM |
| 1ПКВТ-10-35/50(Б) | CHE-I 12kV 25-95 | HIT1.2403 95-240 | THP-I-6(10)-CA1 25-50 | ||
| 1ПКВТ-10-70/120(Б) | CHE-I 12kV 95-240 | HIT1.1202L 25-95 | THP-I-6(10)-CA1 70-120 | ||
| 1ПКВТ-10-150/240(Б) | HIT1.1203L 95-240 | THP-I-6(10)-CA1 150-240 | |||
| ПКВтО-(35-50)-10 | HIT1.2402L 25-95 | ||||
| ПКВтО-(70-120)-10 | HIT1.2403L 95-240 | ||||
| ПКВтО-(150-240)-10 | |||||
| 1ПКВТ6(10)-35/50 | |||||
| 1ПКВТ6(10)-70/120 | |||||
| 1ПКВТ6(10)-150/240 | |||||
| 1 ПКВТ -10 (70-120) | |||||
| 1 ПКВТ-10 (150-240) |
