ПРИЗНАЧЕННЯ
4ПСт 1, 3ПСт 1, 5ПСт 1, 1ПСт 1 муфти кабельні термоусаджувальні з’єднувальні призначені для з’єднання 4-х, 3-х, 5-ти, 1-о жильних силових кабелів на напругу до
ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ
АВВГ, ВВГ, АВВГз, ВВГз, АПвВГ, ПвВГ, АВБбШв, ВБбШв, АВБВ, ВБВ, АВВБ, АВВБГ, ВВБГ, АПвБбШв, ПвБбШв, АПвБбШп, ПвБбШп, ВВбШв, NYM, N(A)YY, NAYBY, N2XY, AXMK, AMCMK, MCCMK, N2XH, N2XCH, NHXH, NHXCH, MCMK.
ВІДПОВІДАЄ СТАНДАРТАМ
ДСТУ IEC 60502, ДСТУ IEC 61238, ДСТУ EN 61140, ДСТУ ГОСТ,
ГАРАНТІЇ ВИРОБНИКА
КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ
| Стандартна комплектація 4-х болтовими з’єднувачами | Переріз жил кабелю, мм2 | Кількість жил кабелю | Напруга, кВ | Тип кабелю | Тип установки | Тип муфти | Розміри (L,мм) |
|---|---|---|---|---|---|---|---|
| Муфта 4ПСт 1 4-16 | 4, 10, 16 | 4 | до 1 | ПВХ з бронею або без броні | внутрішня/зовнішня | з’єднувальна | 300 |
| Муфта 4ПСт 1 25-50 | 25, 35, 50 | 600 | |||||
| Муфта 4ПСт 1 70-120 | 70, 95, 120 | 625 | |||||
| Муфта 4ПСт 1 150-240 | 150, 185, 240 | 625 | |||||
| Муфта 3ПСт 1 4-16 | 4, 10, 16 | 3 | до 1 | ПВХ з бронею або без броні | внутрішня/зовнішня | з’єднувальна | 300 |
| Муфта 3ПСт 1 25-50 | 25, 35, 50 | 600 | |||||
| Муфта 3ПСт 1 70-120 | 70, 95, 120 | 625 | |||||
| Муфта 3ПСт 1 150-240 | 150, 185, 240 | 625 | |||||
| Муфта 5ПСт 1 4-16 | 4, 10, 16 | 5 | до 1 | ПВХ з бронею або без броні | внутрішня/зовнішня | з’єднувальна | 300 |
| Муфта 5ПСт 1 25-50 | 25, 35, 50 | 600 | |||||
| Муфта 5ПСт 1 70-120 | 70, 95, 120 | 625 | |||||
| Муфта 5ПСт 1 150-240 | 150, 185, 240 | 625 | |||||
| Муфта 1ПСт 1 4-16 | 4, 10, 16 | 1 | до 1 | ПВХ з бронею або без броні | внутрішня/зовнішня | з’єднувальна | 300 |
| Муфта 1ПСт 1 25-50 | 25, 35, 50 | 300 | |||||
| Муфта 1ПСт 1 70-120 | 70, 95, 120 | 625 | |||||
| Муфта 1ПСт 1 150-240 | 150, 185, 240 | 625 |

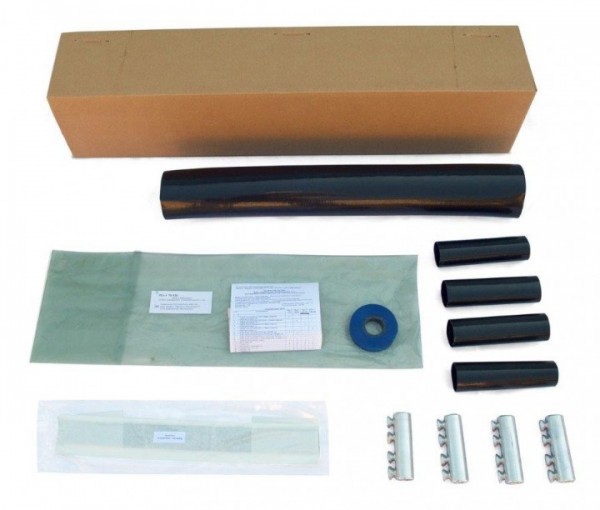

КОМПЛЕКТАЦІЯ МУФТ
80% комплектуючих власного виробництва, виготовлені з європейської сировини.
В кабельних муфтах виробництва "Кабельна арматура" ТОВ всі компоненти узгоджені між собою по технічним характеристикам, габаритним розмірам та зручності в монтажі, забезпечуючи безперебійну роботу муфти на весь час експлуатації.
Продукція проходить багаторівневий контроль якості на заводі-виробнику.
Муфти вищого рівня ізоляції, за аналогами Raychem, 3М.
Використовується підприємствами ОБЛЕНЕРГО, АЕС...
Муфти при встановленні максимально відтворюють ізоляцію кабелю. Рекомендуються для встановлення на кабель старого і нового поколінь, в умовах підвищених вимог до безперебійної передачі електроенергії.
Стандартна комплектація муфт включає універсальні болтові з’єднувачі для мідного та алюмінієвого кабелю:
• для з’єднувальних та перехідних муфт - гільзи з 4-ма болтами;
• для кінцевих муфт - наконечники з 2-ма болтами.
Муфти вищого рівня ізоляції, включають якісні комплектуючі за винятком деяких допоміжних матеріалів для монтажу.
За технічним завданням споживача комплектація може бути виконана з’єднувачами зі зривними болтами, під опресування або без з’єднувачів.

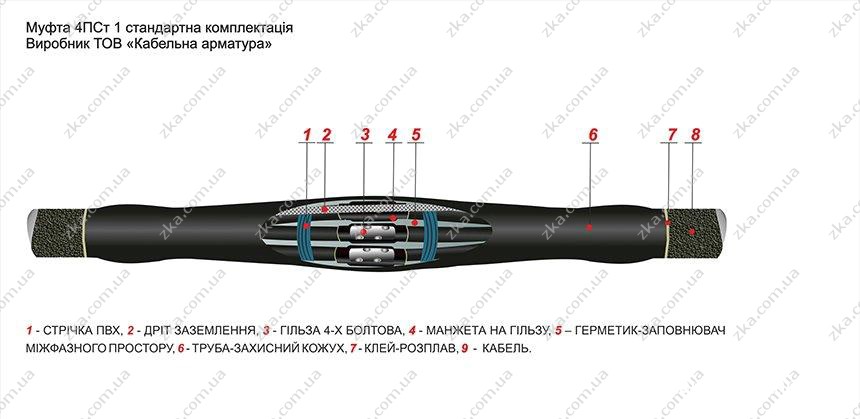

СХЕМА ЗМОНТОВАНОЇ МУФТИ
Cable joint 1 kV 4PST 1, 3PST 1, 5PST 1, (PST 1) – En (англ.)
АНАЛОГИ МУФТИ
| Russia | Cellpack | Ensto | Raychem | Radpol | Sicame |
|---|---|---|---|---|---|
| 3(4)(5) ПСТ(б)-1 16-25 | SMH3 6-25 | SJKR1.47 10-50 | POLJ-01/4X 4- 16 | JLP-CX 3(4)(5) 16-25 | J4TH 16-70 |
| 3(4)(5) ПСТ(б)-1 35-50 | SMH3 25-70 | SJKR3.47 70-185 | POLJ-01/4X 10- 35 | JLP-CX 3(4)(5) 35-50 | J4TH 50-150 |
| 3(4)(5) ПСТ(б)-1 70-120 | SMH3 95-150 | SJKR4.47 150-300 | POLJ-01/4X 25- 70 | JLP-CX 3(4)(5) 70-95 | J4TH 120-240 |
| 3(4)(5) ПСТ(б)-1 150-240 | SMH3 185-300 | SJKR1 10-50 | POLJ-01/4X 70-120 | JLP-CX 3(4)(5) 120-150 | |
| 1ПСТп(Б)-1 35-50 | SMH4 6-25 | SJKR3 70-185 | POLJ-01/4X150-240 | JLP-CX 3(4)(5) 185-240 | |
| 1ПСТп(Б)-2 70-120 | SMH4 16-50 | SJKR4 150-300 | POLJ-01/4X 4- 16-T | JLP-CA 3(4)(5) 16-25 | |
| 1ПСТп(Б)-3 150-240 | SMH4 25-95 | SJK0C 6-25 | POLJ-01/4X 10- 35-T | JLP-CA 3(4)(5) 35-50 | |
| 1ПСТп(Б)-4 35-50 | SMH4 25-150 | SJK1C 10-50 | POLJ-01/4X 25- 70-T | JLP-CA 3(4)(5) 70-95 | |
| 1ПСТп(Б)-5 70-120 | SMH4 95-300 | SJK2C 50-95 | POLJ-01/4X 70-120-T | JLP-CA 3(4)(5) 120-150 | |
| 1ПСТп(Б)-6 150-240 | SMH5 16-25 | SJK3C 95-240 | POLJ-01/4X150-240-T | JLP-CA 3(4)(5) 185-240 | |
| 4 ПСт-1 (25-50) | SMH5 35-95 | SJK0 6-35 | SMOE-81512 | ||
| 4 ПСт-1 (70-120) | SMH5 120-240 | SJK1 25-70 | SMOE-81513 | ||
| 4 ПСт-1 (150-240) | SMHSV4 6-50 | SJK2 50-120 | SMOE-81514 | ||
| 4(3)(5)ПСТ(б)-1-25/50(Б) | SMHSV4 16-95 | SJK3 95-240 | SMOE-81515 | ||
| 4(3)(5)ПСТ(б)-1-70/120(Б) | SMHSV4 50-150 | SMOE-81516 | |||
| 4(3)(5)ПСТ(б)-1-150/240(Б) | SMHSV4 95-240 | SMOE-81517 | |||
| SMOE-81518 | |||||
| SMOE-81519 |
