Муфта кабельная концевая внутренняя термоусаживаемая ПКВтп 0,4–1 кВ

(Муфта кабельна термоусаджувальна кінцева внутрішня ПКВтп 0,4-1 кВ)

Муфта ПКВтп 1 кВ класс «B»

(Cable termination 1 kV PKVTP)

Муфты кабельные термоусаживаемые концевые ПКВтп 0,4–1 кВ внутренней установки предназначены для оконцевания 3-х, 4-х жильных силовых кабелей на напряжение до 1 кВ с пластмассовой изоляцией, с бронёй и без брони. Комплектация термоусаживаемых муфт соответствует разработкам Raychem. Муфты соответствуют стандартам ГОСТ 13781.0-86, ГОСТ 12.2.007.0-75, ГОСТ 10434-82, ISO 9001:2009.

Монтаж может быть выполнен для следующих марок кабеля: АВВГ, ВВГ, АВВГз, ВВГз, АПвВГ, ПвВГ, АВБбШв, ВБбШв, АВБВ, ВБВ, АВВБ, АВВБГ, ВВБГ, АПвБбШв, ПвБбШв, АПвБбШп, ПвБбШп.

Обеспечивают полную герметичность и надёжную изоляцию кабеля. По комплектации полностью соответствуют европейским аналогам.

Наименование Сечение жил кабеля, мм2 Рабочее напряжение, кВ Тип изоляции кабеля
ПКВтп 1 35-50, 70-120, 150-240 35, 50, 70, 95, 120, 150, 185, 240 0,4 и 1 Пластмассовая
Готовое изделие ПКВтп 1 кВ

ПАСПОРТ НА МУФТУ

ТЕХ. ХАРАКТЕРИСТИКИ

НОМЕНКЛАТУРА МУФТ ПКВтп 1 кВ

Аналоги муфт ПКВ(Н)тпб 1 кВ (для 3-4 жильного кабеля с броней)

Россия Ensto Raychem Radpol
3ПКТпБ-1, 4ПКТпБ-1 STKR1 35-50 EPKT-0031-L12-CEE01 TLP-CX5 10-16
1ПКВТпБН-1М(16-25) STKR3 70-185 EPKT-0047-L12-CEE01 TLP-CX5 25-50
1ПКВТпБН-3(150-240) STKR4 185-300 EPKT-0063-L12-CEE01 TLP-CX5 70-120
1ПКВТпН-5 (70-120) STKR1.27 35-50 EPKT-0015-CEE01 TLP-CX5 150-240
1П5КВТпБН - 1М(16-25) STKR3.27 70-185 EPKT-0031-CEE01
1ПКВТпБН-4 (35-50) STKR4.27 185-300 EPKT-0047-CEE01
ПКВ(Н)ттпб-3х(35-50)-1 EPKT-0063-CEE01
ПКВ(Н)ттпб-3х(70-120)-1
ПКВ(Н)ттпб-4х(150-240)-1
ПКВ(Н)ттпб-4х(70-120)-1
3ПКВ(Н)Тпб-1-35...50
3ПКВ(Н)Тпб-1-70...120
3ПКВ(Н)Тпб-1-150...240
4ПКВ(Н)Тпб-1-35...50
4ПКВ(Н)Тпб-1-70...120
4ПКВ(Н)Тпб-1-150...240

Аналоги муфт 3-4 ПКВ(Н)тп 1 кВ (для 3-4 жильного кабеля без брони)

Россия Cellpack Ensto Raychem Radpol
3ПКТп-1, 4ПКТп-1 SFEH4 1.5-6 STK1 35-50 EPKT-0031-L12 TLP-CX4 16-35
1ПКВ(Н)ТпН-4М(16-25) SFEH4 4-16 STK3 70-185 EPKT-0047-L12 TLP-CX4 50-70
1ПКВ(Н)ТпН-4(35-50) SFEH4 25-50 STK4 185-300 EPKT-0063-L12 TLP-CX4 95-120
1ПКВ(Н)Тп-5(70-120) SFEH4 70-150 STK1.27 35-50 EPKT-0015 TLP-CX4 150-240
1ПКВ(Н)Тп-6(150-240) SFEH4 150-300 STK3.27 70-185 EPKT-0031
ПКВ(Н)ттп-3х(35-50)-1 STK4.27 185-300 1 EPKT-0063
ПКВ(Н)ттп-3х(70-120)-1 EPKT-0047
ПКВ(Н)ттп-4х(150-240)-1
3ПКВ(Н)Тп-1-35...50
3ПКВ(Н)Тп-1-70...120
3ПКВ(Н)Тп-1-150...240
4ПКВ(Н)Тп-1-35...50
4ПКВ(Н)Тп-1-70...120
4ПКВ(Н)Тп-1-150...240

Муфта ПКВтп 0,4-1 кВ класс «С»

Муфты кабельные концевые термоусаживаемые ПКВтп 0,4–1 кВ внутренней установки предназначены для оконцевания алюминиевых и медных 3–х, 4-х жильных силовых кабелей на напряжение 0,4-1 кВ с пластмассовой изоляцией, без брони. Муфты соответствуют стандартам ГОСТ 13781.0-86, ГОСТ 12.2.007.0-75, ГОСТ 10434-82, ISO 9001:2009.

Монтаж может быть выполнен для следующих марок кабеля: АВВГ, ВВГ, АВВГз, ВВГз, АПвВГ, ПвВГ, ПВС.

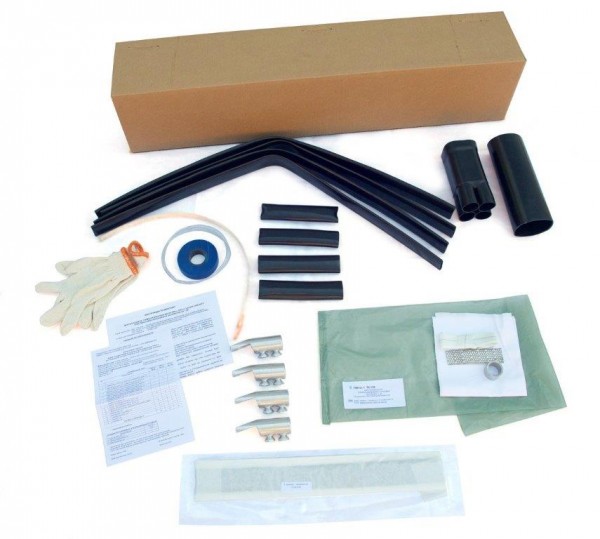

    В комплект входят:
  • перчатка кабельная;
  • термоусаживаемые манжеты для изоляции наконечников;
  • кабельные наконечники.

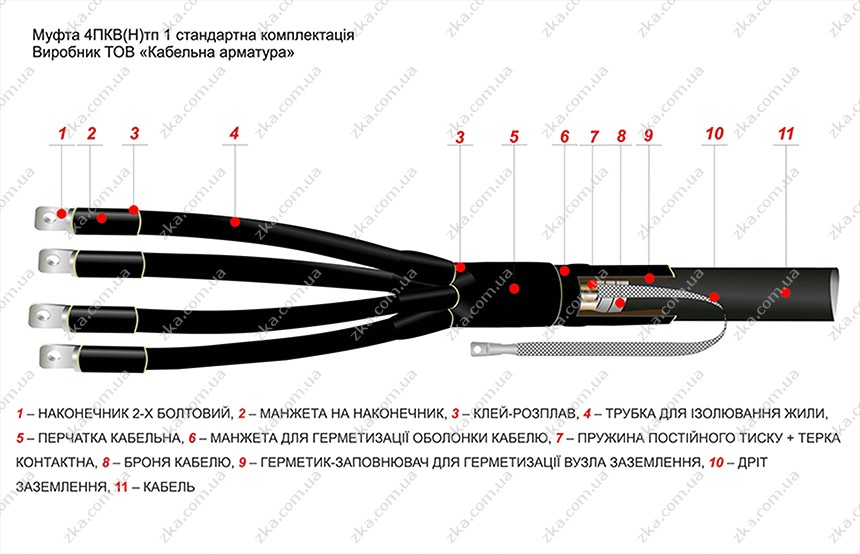

Описание конструкции муфты:

Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен клей-расплав. Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемых манжет с клеем. В комплект муфты входят наконечники по запросу клиента.

Аналоги муфт ПКВтп 0,4-1 кВ (для 3-4 жильного кабеля без брони) класс «С»

Россия Россия ООО «ТД Термофит»
4КВ(Н)тп 25-50 3КВ(Н)тп 25-50 4ПКВТпОп-1 (25-50)
4КВ(Н)тп 70-120 3КВ(Н)тп 70-120 4ПКВТпОп-1 (70-120)
4КВ(Н)тп 150-240 3КВ(Н)тп 150-240 4ПКВТпОп-1 (150-240)
ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:
ТЕРМОУСАЖИВАЕМЫЕ КАБЕЛЬНЫЕ МУФТЫ ПКВтп 14-16, ПКВтп 1 25-50, ПКВтп 1 70-120, ПКВтп 1 150-240

Нет китайских комплектующих В отличие от аналогичных муфт российских производителей, комплектуется герметиком - заполнителем.

В комплект входит герметик, обязательный компонент при герметизации муфты.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПКВтп 1 кВ
Обозначение муфты ПКВтп(б) 1 35…..240 Обозначение комплектации
П – муфта для кабеля с полимерной изоляцией Класс «ВВ» – комплектация с болтовыми наконечниками
К – тип муфты концевая НЗ – комплектация с непаяной системой заземления (пружина + терка)
В – внутренняя н/о – комплектация наконечниками под опрессовку
т – термоусаживаемая б/н – комплектация без наконечников
п – наличие изолирующей перчатки
б – для кабеля с броней
1 – рабочее напряжение до 1 кВ
35-50, 70-120, 150-240 – сечение кабеля 35…240 мм2
