Муфта кабельная термоусаживаемая соединительная Стп 0,4–1 кВ

(Муфта кабельна з’єднувальна термоусаджувальна Стп 0,4-1 кВ)

Муфты кабельные соединительные термоусаживаемые Стп 0,4-1 кВ предназначены для соединения 4-х жильных силовых кабелей на напряжение до 1 кВ с бумажной маслопропитанной изоляцией, в общей свинцовой или алюминиевой оболочке, с бронёй и без брони. Комплектация термоусаживаемых муфт соответствует разработкам Raychem. Муфты соответствуют стандартам ГОСТ 13781.0-86, ГОСТ 12.2.007.0-75, ГОСТ 10434-82, ISO 9001:2009.

Монтаж может быть выполнен для следующих марок кабеля: ААШв, СБ, АСБ, АСБГ, СБГ, АСШв, ААБл, ААГ.

Муфта Стп 1 кВ класс «B»

(Cable joint 1 kV STP)

Обеспечивают полную герметичность и надёжную изоляцию кабеля. По комплектации полностью соответствуют европейским аналогам.

Наименование Сечение жил кабеля, мм2 Рабочее напряжение, кВ Тип изоляции кабеля
Стп 1 35-50, 70-120, 150-240 35, 50, 70, 95, 120, 150, 185, 240 0,4 и 1 Бумажная масло-пропитанная

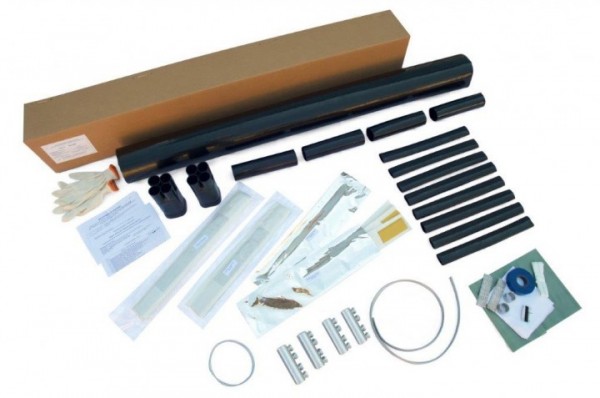

Готовое изделие Стп 10 кВ класс «B»

ПАСПОРТ НА МУФТУ

ТЕХ. ХАРАКТЕРИСТИКИ

НОМЕНКЛАТУРА МУФТ Стп 0,4–1 кВ

Аналоги муфт Cтп 0,4-1 кВ класс «B» (для 3-4-х жильного кабеля)

Россия Ensto Raychem Radpol
СТп-1..6 SJAAKR1 35-50 GUSJ-01/3x 16–70 JLP-CF3 16-25
3СТп-1-70...120 SJAAKR3 70-150 GUSJ-01/3x 50–120 JLP-CF3 35-50
3СТп-1-150...240 SJAAKR4 120-240 GUSJ-01/3x120–240 JLP-CF3 70-95
4СТп-1-35...50 SJAAKR1.47 35-50 GUSJ-01/4x 16–95 JLP-CF3 120-150
4СТп-1-70...120 SJAAKR3.47 70-150 GUSJ-01/4x 50–150 JLP-CF3 185-240
4СТп-1-150...240 SJAAKR4.47 120-240 GUSJ-01/4x120–240 JLP-CF4 16-25
Сттп-4х(35..50)-1 SJPPKR1 35-50 JLP-CF4 35-50

Муфта Стп 0,4–1 кВ класс «C»

Не рекомендуется использовать в местах подтопления и высоких грунтовых вод. Достаточный комплект для устранения аварии. Используется при ремонте старого кабеля.

ПАСПОРТ НА МУФТУ

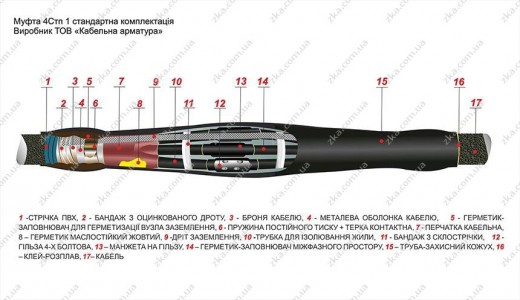

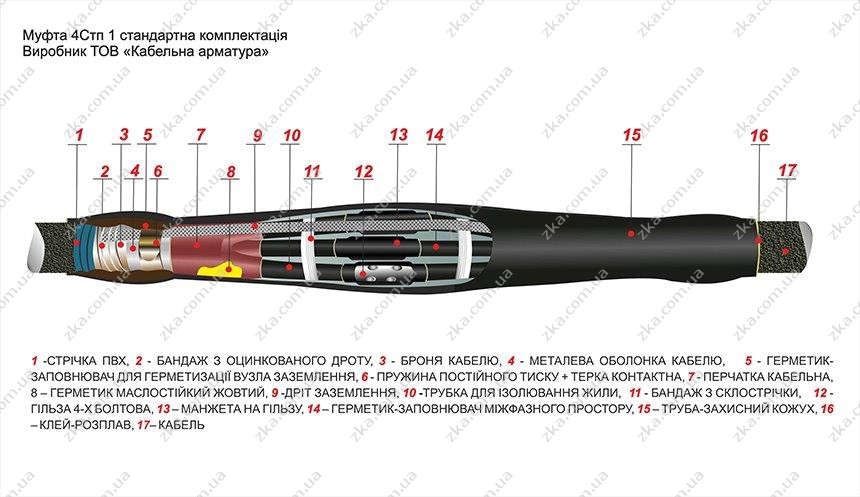

ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:
ТЕРМОУСАЖИВАЕМЫЕ КАБЕЛЬНЫЕ МУФТЫ Стп 1 35-50, Стп 1 70-120, Стп 1 150-240 КЛАСС «В»

Нет китайских комплектующихНаше предприятие одно из немногих, кто комплектует низковольтные соединительные муфты заполнителем межфазного пространства и маслостойким герметиком, обеспечивающих монолитность и герметичность соединения, максимально придерживаясь технических разработок фирмы Raychem.

Полная комплектация. Муфта эластична при любой температуре монтажа.

Удлиненный усиленный кожух, длиной 1250 мм, при усадке обеспечивает равномерную прочность изоляции, а его 4-кратная усадка обеспечивает максимум прилегания. Толщина трубы 6,5 мм, что выше подавляющего числа других производителей.

Продольная усадка сведена к минимуму. Эластичная ТУТ позволяет за счет своих упругих свойств поддерживать повышенное давление внутри муфты, что препятствует перетеканию кабельного пропиточного состава и повышает диэлектрическую прочность самого соединения.

Термоусаживаемые материалы изготовлены из сополимера европейского производства, что обеспечивает постоянство свойств изделия и сводит на нет отличия в муфтах, произведенных в разные периоды времени. Термоусаживаемые материалы обладают отличной ударной вязкостью (с надрезом и без), что делает муфту более долговечной в случае механического воздействия на нее (удар, каменистый грунт и т.п.).

Кабельная перчатка эластичная, не лопается при разводе жил и не дает микротрещин, совместно с герметиком образует монолитное соединение и позволяет производить многократную перефазировку без риска повредить муфту.

Герметики нашего производства обеспечивают полную герметизацию, начиная от среза джутового покрова кабеля.

В комплектации используется гибкая луженая плетенка, что увеличивает площадь контакта с оболочкой кабеля. Конструкция 4-х болтовых гильз возможна в 3-х модификациях – секторная, круглая, круглая с перемычкой, с прямым или V-образным расположением болтов.

Геометрические размеры всех комплектующих могут быть изменены по чертежам.

ОСОБЕННОСТИ КОМПЛЕКТАЦИИ (Бюджетный вариант):
ТЕРМОУСАЖИВАЕМЫЕ КАБЕЛЬНЫЕ МУФТЫ Стп 1 35-50, Стп 1 70-120, Стп 1 150-240 КЛАСС «С»

Достаточный ремонтный комплект, упрощенная комплектация.

Укомплектован герметиком для повышения гидроизоляции.

Усиленный кожух длиной 1000 мм при усадке обеспечивает равномерную прочность изоляции, а его 4-хкратная усадка обеспечивает максимум прилегания. Толщина трубы 5 мм, что выше, чем у других производителей. Продольная усадка сведена к минимуму.

Кабельная перчатка эластичная, не лопается при разводе жил и не дает микротрещин.

Конструкция сходна с российскими и белорусскими производителями, за исключением отсутствия у последних герметика.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ Стп 0,4–1 кВ
Обозначение муфты Стп 1 35…..240 Обозначение комплектации
С – тип муфты соединительная Класс «В» – стандартная комплектация
т – термоусаживаемая Класс «ВВ» – комплектация с болтовыми соединителями
п – наличие изолирующей перчатки Класс «С» – ремонтная муфта
1 – рабочее напряжение до 1 кВ НЗ – комплектация с непаяной системой заземления (пружина + терка)
35-50, 70-120, 150-240 – сечение кабеля 35…240 мм2 г/о – комплектация гилизами под опрессовку
б/г – комплектация без соединителей
