Муфта кабельная концевая внутренняя термоусаживаемая КВтп 10 кВ

(Муфта кабельна термоусаджувальна кінцева внутрішня КВтп 10 кВ)

Муфты кабельные термоусаживаемые концевые КВтп 10 кВ внутренней установки предназначены для оконцевания 3-х жильных силовых кабелей на напряжение 6 кВ и 10 кВ с бумажной маслопропитанной изоляцией, в общей свинцовой или алюминиевой оболочке, с бронёй и без брони. Комплектация термоусаживаемых муфт соответствует разработкам Raychem. Муфты соответствуют стандартам ГОСТ 13781.0-86, ГОСТ 12.2.007.0-75, ГОСТ 10434-82, ISO 9001:2009.

Монтаж может быть выполнен для следующих марок кабеля: ААШв, СБ, АСБ, АСШв, ААБл.

Муфта КВтп 10 кВ класс «B»

(Cable termination 10kV KVTP)

Обеспечивают полную герметичность и надёжную изоляцию кабеля. По комплектации полностью соответствуют европейским аналогам.

Наименование Тип установки Сечение жил кабеля, мм2 Рабочее напряжение, кВ Тип изоляции кабеля
КВТп 10 35-50, 70-120, 150-240 внутренняя 35, 50, 70, 95, 120, 150, 185, 240 6 и 10 Бумажная масло-пропитанная

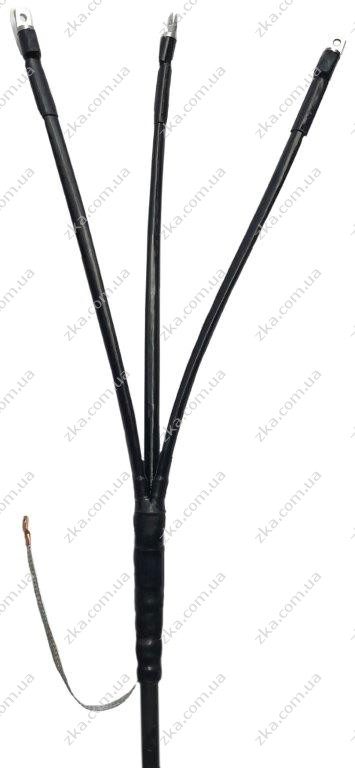

Готовое изделие КВтп 10 кВ класс «B»

ПАСПОРТ НА МУФТУ

ТЕХ. ХАРАКТЕРИСТИКИ

НОМЕНКЛАТУРА МУФТ КВтп 10 кВ

Аналоги муфт КВтп 10 кВ класс «B»

Россия Cellpack Radpol Raychem Sicame
3КВТп-10 (25…240) CHEP-3I 17 16-50 THP-I-10-CF3/800 35-50 800 GUST-12/ 25- 50/ 800-L12 EUITH TpP 12 25-50 CM
10КВТпН-7(35-50) CHEP-3I 17 25-240 THP-I-10-CF3/800 70-120 800 GUST-12/ 70-120/ 800-L12 EUITH TpP 12 70-120 CM
10КВТпН-8(70-120) CHEP-3I 17 95-300 THP-I-10-CF3/800 150-240 800 GUST-12/150-240/ 800-L12 EUITH TpP 12 150-240 CM
10КВТпН-9(150-240) GUST-12/ 25- 50/ 800
КВттп-3x(35-50)-10 GUST-12/ 70-120/ 800
КВттп-3x(70-120)-10 GUST-12/150-240/ 800
КВттп-3x(150-240)-10 GUST-12/25-50/450-L12
3КВТп-10-35...50 GUST-12/25-50/450-L12
3КВТп-10-70...120 GUST-12/70-120/450-L12
3КВТп-10-150...240 GUST-12/70-120/450
GUST-12/150-240/450-L12
GUST-12/150-240/450
GUST-12/70-120/450-L12
GUST-12/70-120/450
GUST-12/150-240/450-L12
GUST-12/150-240/450

Муфта КВтп 10 кВ класс «C»

Не рекомендуется использовать в местах подтопления и высоких грунтовых вод. Достаточный комплект для устранения аварии. Используется при ремонте старого кабеля.

ПАСПОРТ НА МУФТУ

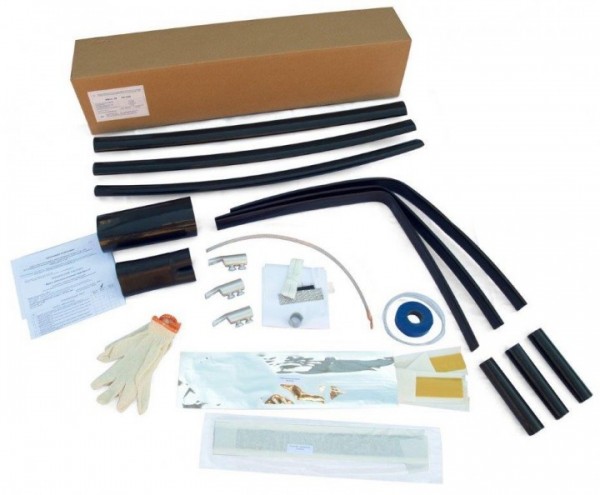

ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

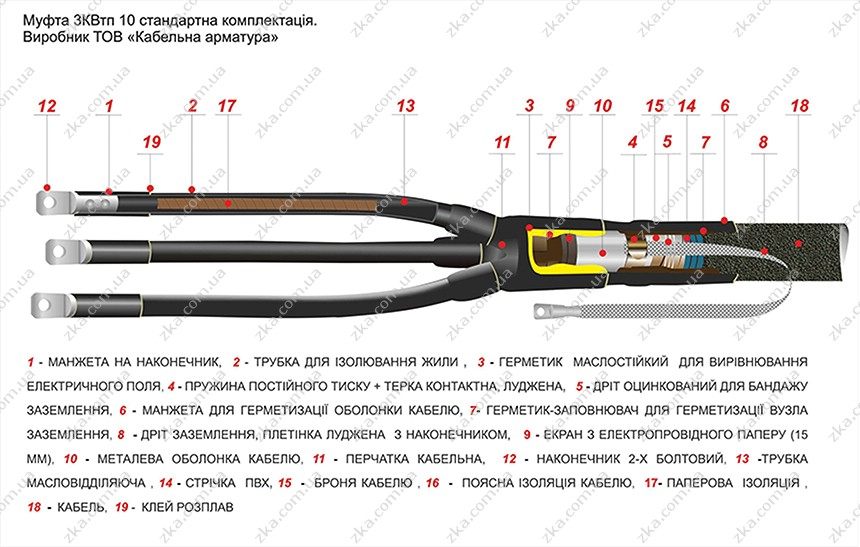

ТЕРМОУСАЖИВАЕМЫЕ КАБЕЛЬНЫЕ МУФТЫ КВтп 10 35-50, КВтп 10 70-120, КВтп 10 150-240 КЛАСС «В»

Нет китайских комплектующих Перчатка эластична, не лопается и не дает микротрещин, совместно с герметиком образует монолитное оконцевание. Допускает многократную перефазировку без риска повредить муфту.

Комплект включает толстостенные изоляционные и маслостойкие маслоотделительные трубки.

Герметики нашего производства обеспечивают полную герметизацию кабельной разделки, начиная от среза джутового покрова кабеля и заканчивая наконечниками. Комплектуются лентой ПВХ, необходимой для подмотки и закрепления изоляции.

Маслостойкий герметик (желтый) обладает свойством выравнивания электрического поля, приближен по электрическим характеристикам к герметикам Raychem.

В комплектации используется гибкая луженая плетенка, что увеличивает площадь контакта с оболочкой кабеля.

Наконечники 2-х болтовые с прямым или V-образным расположением болтов.

ОСОБЕННОСТИ КОМПЛЕКТАЦИИ (Бюджетный вариант):
ТЕРМОУСАЖИВАЕМЫЕ КАБЕЛЬНЫЕ МУФТЫ КВтп 10 35-50, КВтп 10 70-120, КВтп 10 150-240 КЛАСС «С»

Используется как для старого кабеля так и для нового. Бюджетный вариант. Муфта эластична при любой температуре монтажа, изготовлена из европейского сырья. Комплект укомплектован герметиком-заполнителем, что повышает гидроизоляцию. Перчатка эластична – не лопается и не дает микротрещин. Достаточный ремонтный комплект, упрощенная комплектация.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КВтп 10 кВ
Обозначение муфты КВтп 10 35…..240 Обозначение комплектации
К – тип муфты концевая Класс «В» – стандартная комплектация
В – внутренняя Класс «ВВ» – комплектация с болтовыми наконечниками
т – термоусаживаемая Класс «С» – ремонтная муфта
п – наличие изолирующей перчатки НЗ – комплектация с непаяной системой заземления (пружина + терка)
10 – рабочее напряжение до 10 кВ н/о – комплектация наконечниками под опрессовку
35-50, 70-120, 150-240 – сечение кабеля 35…240 мм2 б/н – комплектация без наконечников
