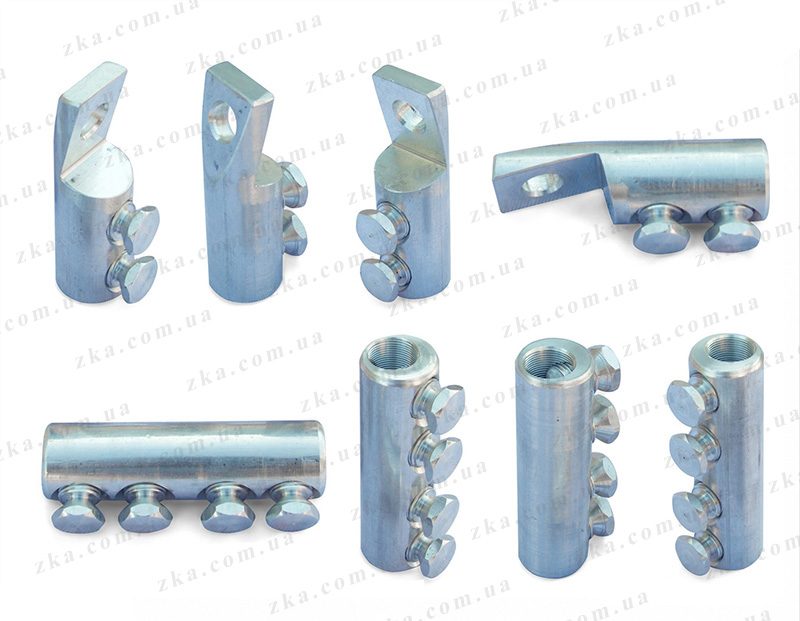

Гильзы, наконечники в кабельных муфтах

(Гільзи, наконечники у кабельних муфтах)

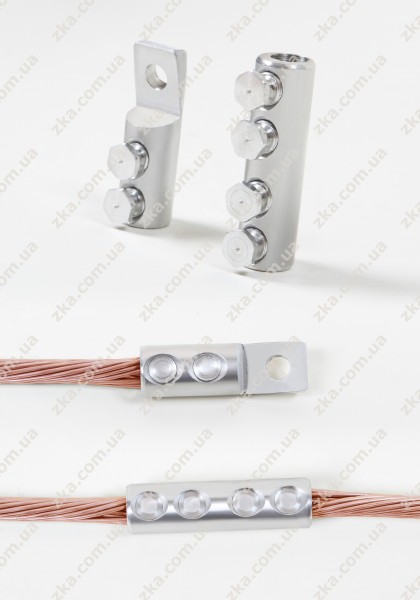

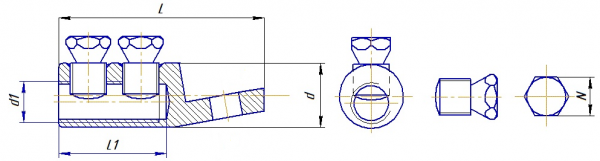

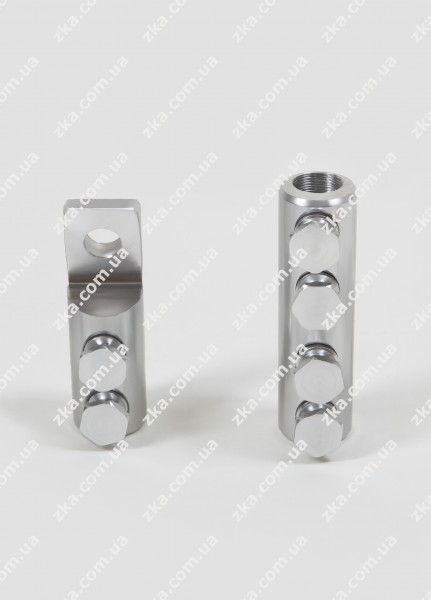

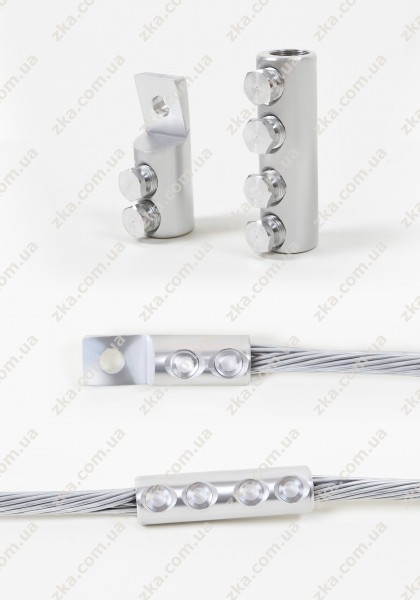

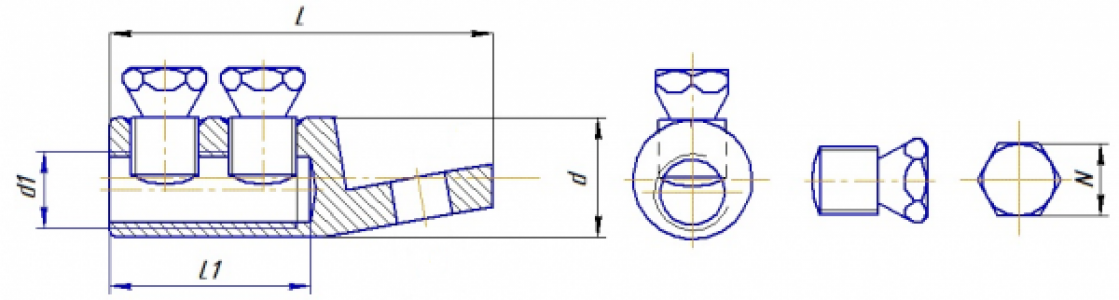

КАБЕЛЬНЫЕ 2-х БОЛТОВЫЕ НАКОНЕЧНИКИ

(КАБЕЛЬНІ 2-х БОЛТОВІ МЕХАНІЧНІ НАКОНЕЧНИКИ)
Кабельные болтовые наконечники Кабельные болтовые наконечники

Наконечники со срывными болтами предназначены для оконцевания алюминиевых и медных, круглых и секторных, одно- и многопроволочных жил кабелей и проводов. Наличие болтов позволяет производить надёжный, быстрый и удобный монтаж кабеля. Используются при монтаже кабельных концевых муфт.

  • Предназначены под сечение кабеля от 25 до 240 мм2.
  • Сопротивление контакта 0,55-0,9 от сопротивления жилы.
  • Устойчивость к циклам нагрева-охлаждения.
  • Преимущества монтажа наконечников со срывными болтами - возможность использования одного типоразмера наконечников на несколько сечений жил кабеля.
  • Монтаж может производиться без применения специального инструмента.
  • Крепление на жиле осуществляется болтами со срывной головкой. Конструкция болтов имеет срывную «шейку», благодаря чему срыв головки происходит вровень с поверхностью наконечника. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
  • Внутренняя рифленая поверхность увеличивает площадь контакта с токопроводящей жилой и позволяет выдерживать высокие нагрузки на разрыв, что в свою очередь увеличивает механическую прочность контактного соединения.
  • Наличие абразивно-консервационной смазки на контактных поверхностях болтов увеличивает долговечность контакта.
  • Рабочее напряжение: до 10 кВ.

Алюминиевые наконечники, перед монтажом, должны быть зачищены и покрыты нейтральной смазкой (вазелин КВ3, ЦИАТИМ-221 или аналоги) в соответствии с требованиями ГОСТ 10434-82, (Приложение № 3). При присоединении алюминиевых наконечников к медным токоприемникам, а так же при оконцевании ими кабеля с медными жилами, необходимо консервировать контактное соединение кварцевазелиновой пастой или другими смазками и компаундами с аналогичными свойствами.

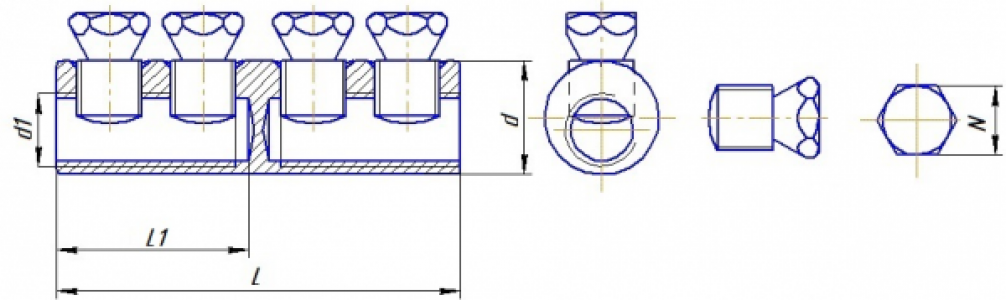

КАБЕЛЬНЫЕ 4-х БОЛТОВЫЕ ГИЛЬЗЫ

(КАБЕЛЬНІ 4-Х БОЛТОВІ МЕХАНІЧНІ ГІЛЬЗИ)
Кабельные болтовые гильзы Кабельные болтовые гильзы Кабельные болтовые гильзы Кабельные болтовые гильзы

Гильзы со срывными болтами предназначены для соединения алюминиевых и медных, круглых и секторных, одно- и многопроволочных жил кабелей и проводов. Наличие болтов позволяет производить надёжный, быстрый и удобный монтаж кабеля. Используются при монтаже соединительных и переходных кабельных муфт.

  • Предназначены под сечение кабеля от 25 до 240 мм2.
  • Сопротивление контакта 0,55-0,9 от сопротивления жилы.
  • Устойчивость к циклам нагрева-охлаждения.
  • Гильзы имеют внутреннюю стопорную перегородку, определяющую глубину захода жилы и служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляцией.
  • Преимущества монтажа гильз со срывными болтами - возможность использования одного типоразмера гильз на несколько сечений жил кабеля.
  • Монтаж может производиться без применения специального инструмента.
  • Крепление на жиле осуществляется болтами со срывной головкой. Конструкция болтов имеет срывную «шейку», благодаря чему срыв головки происходит вровень с поверхностью наконечника. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
  • Внутренняя рифленая поверхность увеличивает площадь контакта с токопроводящей жилой и позволяет выдерживать высокие нагрузки на разрыв, что в свою очередь увеличивает механическую прочность контактного соединения.
  • Наличие абразивно-консервационной смазки на контактных поверхностях болтов увеличивает долговечность контакта.
  • Рабочее напряжение: до 10 кВ.

ПЕРЕЧЕНЬ КОМПЛЕКТУЮЩИХ ПО АССОРТИМЕНТУ ГИЛЬЗЫ И НАКОНЕЧНИКИ

АртикулНаименованиеОсновные характеристики
UH0100010Накінцевик гвинтовий НГЗ (25-50)2-х болтовой наконечник
UH0200010Накінцевик гвинтовий НГЗ (70-120)2-х болтовой наконечник
UH0300010Накінцевик гвинтовий НГЗ (150-240)2-х болтовой наконечник
UY0100010Гільза гвинтова ГГЗ (25-50)4-х болтовая гильза
UY0200010Гільза гвинтова ГГЗ (70-120)4-х болтовая гильза
UY0300010Гільза гвинтова ГГЗ (150-240)4-х болтовая гильза
