Муфта кабельная концевая наружная термоусаживаемая КНтп 1 кВ

(Муфта кабельна термоусаджувальна кінцева зовнішня КНтп 1 кВ)

Муфты кабельные термоусаживаемые концевые КНтп 1 кВ наружной установки предназначены для оконцевания 3-х, 4-х жильных силовых кабелей на напряжение до 1 кВ с бумажной маслопропитанной изоляцией, в общей свинцовой или алюминиевой оболочке, с бронёй и без брони. Комплектация термоусаживаемых муфт соответствует разработкам Raychem. Муфты соответствуют стандартам ГОСТ 13781.0-86, ГОСТ 12.2.007.0-75, ГОСТ 10434-82, ISO 9001:2009.

Монтаж может быть выполнен для следующих марок кабеля: ААШв, СБ, АСБ, АСБГ, СБГ, АСШв, ААБл, ААГ.

Муфта КНтп 1 кВ класс «B»

(Cable termination 1 kV KNTP)

Обеспечивают полную герметичность и надёжную изоляцию кабеля. По комплектации полностью соответствуют европейским аналогам.

Наименование Тип установки Сечение жил кабеля, мм2 Рабочее напряжение, кВ Тип изоляции кабеля
КНтп 1 35-50, 70-120, 150-240 наружная 35, 50, 70, 95, 120, 150, 185, 240 0,4 и 1 Бумажная масло-пропитанная

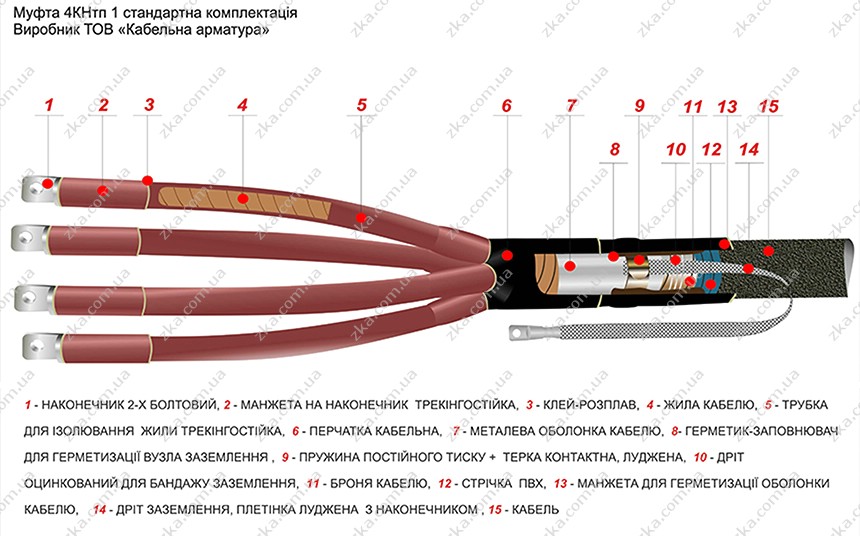

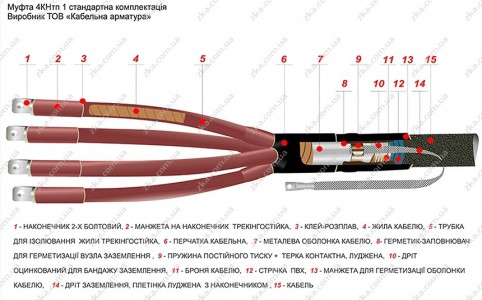

Готовое изделие КНтп 1 кВ класс «B»

ПАСПОРТ НА МУФТУ

ТЕХ. ХАРАКТЕРИСТИКИ

НОМЕНКЛАТУРА МУФТ КНтп 1 кВ

Аналоги муфт КНтп 1 кВ класс «B» (для 3-4 жильного кабеля)

Россия Cellpack Ensto Raychem Radpol
3КВНТп-1 SESPB3 25-35 STAKR1 35-50 GUST-01/3x 25- 70/ 750-L12 TLP-CF3/450 16-35
4КВНТп-1 SESPB3 95-150 STAKR3 70-150 GUST-01/3x 70-120/ 750-L12 TLP-CF3/450 50-70
1КВ(Н)ТпН-1 35-50 SESPB3 185-300 STAKR4 185-240 GUST-01/3x120-240/ 750-L12 TLP-CF3/450 95-150
1КВ(Н)ТпН-2 70-120 SESPB4 25-35 STAKR1.27 35-50 GUST-01/4x 25- 70/ 750-L12 TLP-CF3/450 185-240
1КВ(Н)ТпН-3 150-240 SESPB4 50-70 STAKR3.27 70-150 GUST-01/4x 70-150/ 750-L12 TLP-CF4/450 16-35
1КВ(Н)ТпН-4 35-50 SESPB4 95-150 STAKR4.27 185-240 GUST-01/4x120-240/ 750-L12 TLP-CF4/450 50-70
1КВ(Н)ТпН- 5 70-120 SESPB4 185-300 STPKR1 35-50 GUST-01/3x 25- 70/ 750 TLP-CF4/450 95-150
1КВ(Н)ТпН- 6 150-240 STPKR3 70-150 GUST-01/3x 70-120/ 750 TLP-CF4/450 185-240
3КВ(Н)Тп-1 (35-50) STPKR4 185-240 GUST-01/3x120-240/ 750
3КВ(Н)Тп-1 (70-120) STPKR1.27 35-50 GUST-01/4x 25- 70/ 750
3КВ(Н)Тп-1 (150-240) STPKR3.27 70-185 GUST-01/4x 70-150/ 750
4КВ(Н)Тп-1 (35-50) STPKR4.27 185-240 GUST-01/4x120-240/ 750-L12
4КВ(Н)Тп-1 (70-120)
4КВ(Н)Тп-1 (150-240)
КВ(Н)ттп-3x(35-50)-1
КВ(Н)ттп-3x(70-120)-1
КВ(Н)ттп-3x(150-240)-1
КВ(Н)ттп-4x(35-50)-1
КВ(Н)ттп-4x(70-120)-1

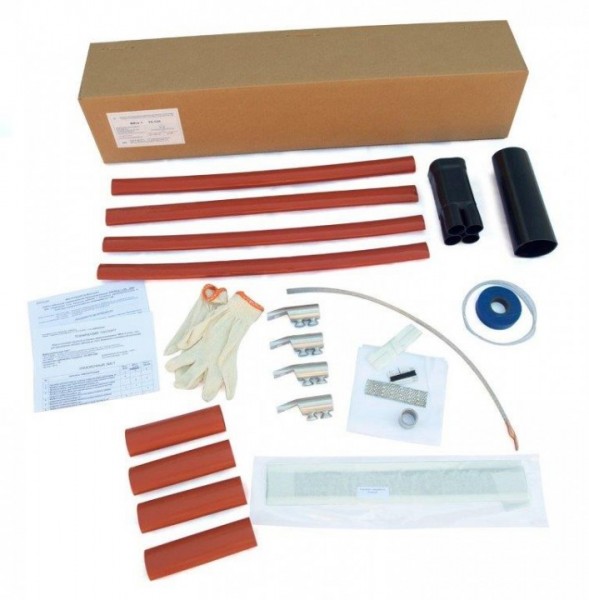

ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:
ТЕРМОУСАЖИВАЕМЫЕ КАБЕЛЬНЫЕ МУФТЫ КНтп 1 35-50, КНтп 1 70-120, КНтп 1 150-240 КЛАСС «В»

Нет китайских комплектующих Перчатка эластична, не лопается и не дает микротрещин, совместно с герметиком образует монолитное оконцевание. Допускает многократную перефазировку без риска повредить муфту.

Герметики нашего производства обеспечивают полную герметизацию кабельной разделки, начиная от среза джутового покрова кабеля.

Комплектуются лентой ПВХ, необходимой для закрепления и подмотки изоляции.

В комплекте используются толстостенные изоляционные трубки и гибкая луженая плетенка, что увеличивает площадь контакта с оболочкой кабеля.

Наконечники 2-х болтовые с прямым или V-образным расположением болтов.

Концевые наружные муфты класса «С» не выпускаются

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КНтп 1 кВ
Обозначение муфты КНтп 1 35…..240 Обозначение комплектации
К – тип муфты концевая Класс «В» – стандартная комплектация
Н – наружная Класс «ВВ» – комплектация с болтовыми наконечниками
т – термоусаживаемая Класс «C» – ремонтная муфта
п – наличие изолирующей перчатки НЗ – комплектация с непаяной системой заземления (пружина + терка)
1 – рабочее напряжение до 1 кВ н/о – комплектация наконечниками под опрессовку
35-50, 70-120, 150-240 – сечение кабеля 35…240 мм2 б/н – комплектация без наконечников
